Ο ηλεκτρικός θερμοσίφωνας είναι η συσκευή που παρέχει ζεστό νερό χρησιμοποιώντας την ενέργεια του ηλεκτρικού ρεύματος είτε με αντιστάσεις είτε με μπόιλερ.
Παροχή ηλεκτρικής ενέργειας θερμαίνει την αντίσταση, η οποία με τη σειρά της θερμαίνει το νερό, μέσα στον κύλινδρο.
Ο θερμοσίφωνας είναι συνδεδεμένος με την παροχή νερού και για κάθε ποσότητα θερμού νερού που αντλείται για χρήση, υπάρχει αυτόματη αναπλήρωση με ψυχρό νερό.
Γενικά υπάρχουν ηλεκτρικοί θερμοσίφωνες αργής θέρμανσης, και ταχείας, που γίνεται δηλαδή τη στιγμή που ρέει το νερό. Πρόκειται για τους λεγόμενους ταχυθερμοσίφωνες, οι οποίοι έχουν δύο πλεονεκτήματα: ζεσταίνουν όση ποσότητα νερού χρειαστεί κάποιος, χωρίς το φόβο «να μείνει στα κρύα του λουτρού» και καταναλώνουν ρεύμα μόνο όταν περνάει νερό μέσα τους.
Υπάρχουν ηλεκτρικοί θερμοσίφωνες διπλής ενέργειας, που καταναλώνουν ρεύμα, αλλά εκμεταλλεύονται και την κεντρική θέρμανση του κτιρίου, αν υπάρχει η κατάλληλη εγκατάσταση. Μπορείτε δηλαδή με έναν τέτοιο θερμοσίφωνα να εκμεταλλευτείτε το ζεστό νερό που παράγει ο λέβητας του καλοριφέρ, ως θερμαντικό μέσο του θερμοσίφωνα
Οι ηλεκτρικοί θερμοσίφωνες διακρίνονται ανάλογα με:
- τη χωρητικότητά τους (σε λίτρα),
- τη στήριξή τους (δαπέδου ή κάθετοι),
- το μέταλλο του περιβλήματος δοχείου και
- την ταχύτητα απόκρισης στη θέρμανση νερού
Στην τελευταία περίπτωση ειδική κατηγορία αποτελούν οι Ταχυθερμοσίφωνες ή Ταχυθερμαντήρες
Πολλοί είναι οι παράγοντες που συντελούν στη φθορά ενός ηλεκτρικού θερμοσίφωνα. Η ποιότητα του νερού είναι ένας απ’ αυτούς, καθώς η ύπαρξη αλάτων επιταχύνει τις φθορές. Επιπλέον η συχνότητα χρήσης και οι χάλκινες σωληνώσεις που φθείρουν το μέταλλο του θερμοσίφωνα, μειώνουν τη διάρκεια ζωής του.
Ο πιο συνηθισμένος τρόπος που καταστρέφονται οι ηλεκτρικοί θερμοσίφωνες μετά από μερικά χρόνια χρήσης, είναι να τρυπήσουν εσωτερικά, οπότε και δεν μπορούν να επιδιορθωθούν.
Συχνά παρουσιάζονται βλάβες στην αντίσταση ή στο θερμοστάτη του θερμοσίφωνα. Άλλες φορές πάλι η κακή λειτουργία στο μπόιλερ του θερμοσίφωνα δημιουργεί προβλήματα στη θέρμανση νερού. Για το λόγο όλων αυτών των τεχνικών χαρακτηριστικών στα ευπαθή τους μέρη, οι ηλεκτρικοί θερμοσίφωνες κυμαίνονται σε πολύ διαφορετικές τιμές.
Πρέπει να γίνεται προσεκτική χρήση του ηλεκτρικού θερμοσίφωνα με τη βοήθεια χρονοδιακόπτη, που μπορεί να περιορίσει εξαιρετικά την κατανάλωση ηλεκτρικού ρεύματος, αλλά και να προφυλάξει το θερμοσίφωνα από επιπλέον φθορές.
Αγορά ηλεκτρικού θερμοσίφωνα
Ψάχνοντας για ηλεκτρικό θερμοσίφωνα ενδιαφέρουν τρία βασικά στοιχεία, η τιμή, η απόδοση και η οικονομία στην κατανάλωση ρεύματος. Με βάση αυτά τα τρία χαρακτηριστικά κινηθείτε στην ελληνική αγορά, έχοντας υπόψη σας τα εξής:
Παροχή ηλεκτρικής ενέργειας θερμαίνει την αντίσταση, η οποία με τη σειρά της θερμαίνει το νερό, μέσα στον κύλινδρο.
Ο θερμοσίφωνας είναι συνδεδεμένος με την παροχή νερού και για κάθε ποσότητα θερμού νερού που αντλείται για χρήση, υπάρχει αυτόματη αναπλήρωση με ψυχρό νερό.
Γενικά υπάρχουν ηλεκτρικοί θερμοσίφωνες αργής θέρμανσης, και ταχείας, που γίνεται δηλαδή τη στιγμή που ρέει το νερό. Πρόκειται για τους λεγόμενους ταχυθερμοσίφωνες, οι οποίοι έχουν δύο πλεονεκτήματα: ζεσταίνουν όση ποσότητα νερού χρειαστεί κάποιος, χωρίς το φόβο «να μείνει στα κρύα του λουτρού» και καταναλώνουν ρεύμα μόνο όταν περνάει νερό μέσα τους.
Υπάρχουν ηλεκτρικοί θερμοσίφωνες διπλής ενέργειας, που καταναλώνουν ρεύμα, αλλά εκμεταλλεύονται και την κεντρική θέρμανση του κτιρίου, αν υπάρχει η κατάλληλη εγκατάσταση. Μπορείτε δηλαδή με έναν τέτοιο θερμοσίφωνα να εκμεταλλευτείτε το ζεστό νερό που παράγει ο λέβητας του καλοριφέρ, ως θερμαντικό μέσο του θερμοσίφωνα
Οι ηλεκτρικοί θερμοσίφωνες διακρίνονται ανάλογα με:
- τη χωρητικότητά τους (σε λίτρα),
- τη στήριξή τους (δαπέδου ή κάθετοι),
- το μέταλλο του περιβλήματος δοχείου και
- την ταχύτητα απόκρισης στη θέρμανση νερού
Στην τελευταία περίπτωση ειδική κατηγορία αποτελούν οι Ταχυθερμοσίφωνες ή Ταχυθερμαντήρες
Πολλοί είναι οι παράγοντες που συντελούν στη φθορά ενός ηλεκτρικού θερμοσίφωνα. Η ποιότητα του νερού είναι ένας απ’ αυτούς, καθώς η ύπαρξη αλάτων επιταχύνει τις φθορές. Επιπλέον η συχνότητα χρήσης και οι χάλκινες σωληνώσεις που φθείρουν το μέταλλο του θερμοσίφωνα, μειώνουν τη διάρκεια ζωής του.
Ο πιο συνηθισμένος τρόπος που καταστρέφονται οι ηλεκτρικοί θερμοσίφωνες μετά από μερικά χρόνια χρήσης, είναι να τρυπήσουν εσωτερικά, οπότε και δεν μπορούν να επιδιορθωθούν.
Συχνά παρουσιάζονται βλάβες στην αντίσταση ή στο θερμοστάτη του θερμοσίφωνα. Άλλες φορές πάλι η κακή λειτουργία στο μπόιλερ του θερμοσίφωνα δημιουργεί προβλήματα στη θέρμανση νερού. Για το λόγο όλων αυτών των τεχνικών χαρακτηριστικών στα ευπαθή τους μέρη, οι ηλεκτρικοί θερμοσίφωνες κυμαίνονται σε πολύ διαφορετικές τιμές.
Πρέπει να γίνεται προσεκτική χρήση του ηλεκτρικού θερμοσίφωνα με τη βοήθεια χρονοδιακόπτη, που μπορεί να περιορίσει εξαιρετικά την κατανάλωση ηλεκτρικού ρεύματος, αλλά και να προφυλάξει το θερμοσίφωνα από επιπλέον φθορές.
Αγορά ηλεκτρικού θερμοσίφωνα
Ψάχνοντας για ηλεκτρικό θερμοσίφωνα ενδιαφέρουν τρία βασικά στοιχεία, η τιμή, η απόδοση και η οικονομία στην κατανάλωση ρεύματος. Με βάση αυτά τα τρία χαρακτηριστικά κινηθείτε στην ελληνική αγορά, έχοντας υπόψη σας τα εξής:
Σταθμίστε τέλος σωστά τις ανάγκες σας, ώστε να επιλέξετε ηλεκτρικό θερμοσίφωνα κατάλληλης χωρητικότητας, γιατί άλλου μεγέθους θερμοσίφωνα θα αγοράσει ένας εργένης κι άλλον μια τετραμελής οικογένεια.

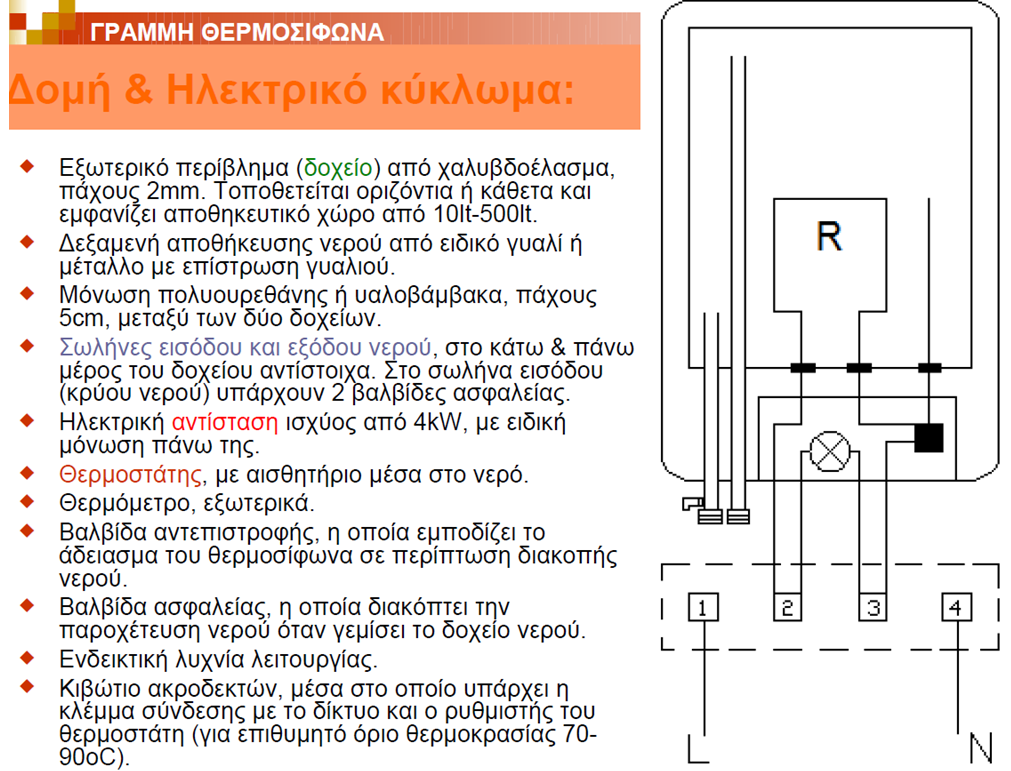

Το θερμοσίφωνο αποτελείται από 3 κομμάτια ουσιαστικά.
1.Θερμοστάτης
2.Αντίσταση
3.Κάδος
Κάδος-Είναι το μεταλλικό άσπρο πράγμα σαν κύλινδρος και ο σκοπός του είναι να περιέχει το νερό, σαν κουβάς. Όταν πάθει κάτι ο θερμοσίφωνας το πρώτο που κοιτάμε είναι αν έχει τρυπήσει ο κάδος και αν χύνονται νερά. Αν χύνονται πάει για αλλαγή. Αν δεν χύνονται τότε ίσως να υπάρχει ελπίδα.

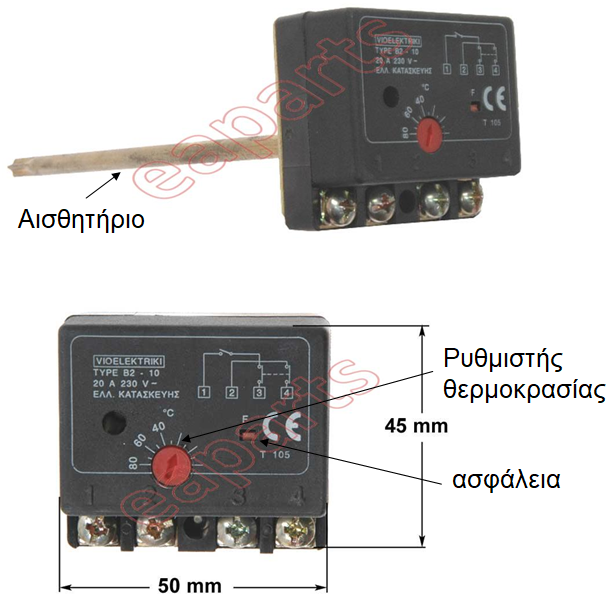

Θερμοστάτης-Ένα πλαστικό με ένα τσουνί μεταλλικό . Στο πλαστικό μέρος υπάρχουν οι βίδες σύνδεσης των αγωγών καθώς και ένα μπλε ή κόκκινο ρυθμιστή βαθμονομημένο σε οC όπου στρέφοντάς το πετυχαίνουμε τη ρύθμιση της θερμοκρασίας του νερού.
Επίσης έχει μια μικρή ασφάλεια η οποία πετάγεται έξω αν βραχυκυκλώσει, οπότε πριν αλλάξεις θερμοστάτη έλεγξε μήπως έχει βγει η ασφάλεια έξω (είναι ένα μικρο πλαστικό τσουνί με διάμετρο οδοντογλυφίδας).
Το μεταλλικό μέρος μπαίνει μέσα στην αντίσταση για να παίρνει πληροφορίες για τη θερμοκρασία του νερού μέσα στον κάδο. Βρίσκεται πίσω από ένα πλαστικό στρογγυλό μεγάλο κάλυμμα το οποίο είναι βιδωμένο με μια βίδα πάνω στο θερμοσίφωνα
1.Θερμοστάτης
2.Αντίσταση
3.Κάδος
Κάδος-Είναι το μεταλλικό άσπρο πράγμα σαν κύλινδρος και ο σκοπός του είναι να περιέχει το νερό, σαν κουβάς. Όταν πάθει κάτι ο θερμοσίφωνας το πρώτο που κοιτάμε είναι αν έχει τρυπήσει ο κάδος και αν χύνονται νερά. Αν χύνονται πάει για αλλαγή. Αν δεν χύνονται τότε ίσως να υπάρχει ελπίδα.
Θερμοστάτης-Ένα πλαστικό με ένα τσουνί μεταλλικό . Στο πλαστικό μέρος υπάρχουν οι βίδες σύνδεσης των αγωγών καθώς και ένα μπλε ή κόκκινο ρυθμιστή βαθμονομημένο σε οC όπου στρέφοντάς το πετυχαίνουμε τη ρύθμιση της θερμοκρασίας του νερού.
Επίσης έχει μια μικρή ασφάλεια η οποία πετάγεται έξω αν βραχυκυκλώσει, οπότε πριν αλλάξεις θερμοστάτη έλεγξε μήπως έχει βγει η ασφάλεια έξω (είναι ένα μικρο πλαστικό τσουνί με διάμετρο οδοντογλυφίδας).
Το μεταλλικό μέρος μπαίνει μέσα στην αντίσταση για να παίρνει πληροφορίες για τη θερμοκρασία του νερού μέσα στον κάδο. Βρίσκεται πίσω από ένα πλαστικό στρογγυλό μεγάλο κάλυμμα το οποίο είναι βιδωμένο με μια βίδα πάνω στο θερμοσίφωνα

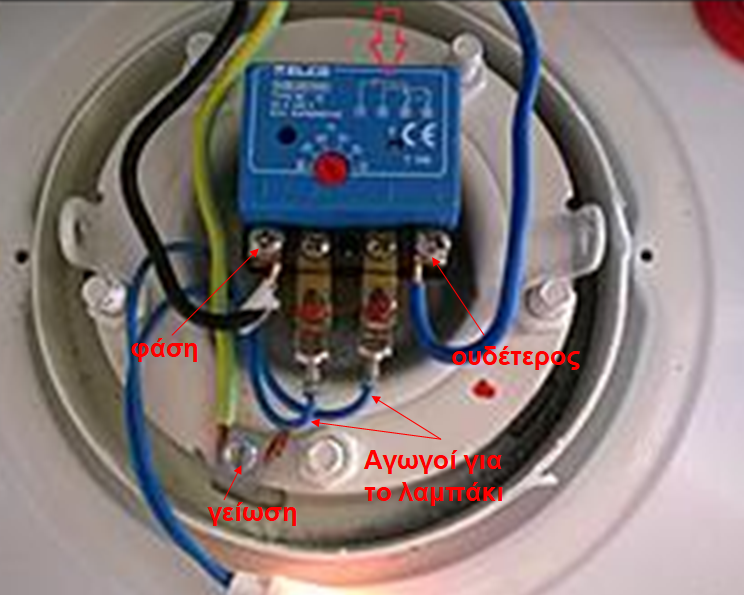

Οι θερμοστάτες των 4 θέσεων έχουν τις δύο κεντρικές θέσεις (2-3) για την αντίσταση (κουμπώνουν πάνω στην αντίσταση με ένα βιδάκι και ένα παξιμαδάκι) και οι 1 και 4 θέσεις είναι με βιδάκια για παροχή ρεύματος. Αυτό βέβαια δεν συμβαίνει πάντα, ανάλογα με το θερμοστάτη. Βέβαια τα άκρα του θερμοστάτη μπορούμε να τα βρούμε με ένα πολύμετρο
Πάντα στο ρεύμα έχεις ένα καφέ ή μαύρο αγωγό και ένα μπλε . Το καφέ είναι η φάση και πάει πάντα στη θέση ένα και το μπλε είναι η επιστροφή και πάει πάντα στην 4.
Επίσης έχεις 1 κίτρινο αγωγό που είναι η γείωση. Γι΄αυτά έχει προβλεφθεί ειδική βίδα πάνω στον θερμοσίφωνα με το αντίστοιχο σύμβολο. Τέλος πάνω στις θέσεις 2-3 μπαίνουν και οι αγωγοί για το λαμπάκι .

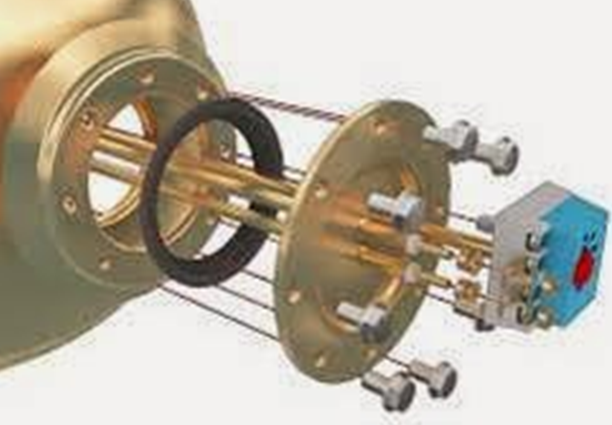

Αντίσταση-Η αντίσταση είναι ένα μεταλλικό έλασμα το οποίο μπαίνει μέσα στο κουβά και ζεσταίνει το νερό.
Βρίσκεται πίσω από το θερμοστάτη και είναι κολλημένη με ένα λάστιχο στο θερμοσίφωνα. Για να τη βγάλεις πρέπει πρώτα να αδειάσεις το νερό.
Το ανόδιο -είναι μια ράβδος μαγνησίου [συνήθως Φ22Χ30mm] και στην πραγματικότητα αποτελεί την καθοδική προστασία του συστήματος από ηλεκτρόλυση . Είναι μία μέθοδος προστασίας για την διάβρωση των μετάλλων τα οποία έρχονται σε επαφή με διαβρωτικά υλικά (νερό). Η καθοδική προστασία επιτυγχάνεται με την προσθήκη κατάλληλου υλικού, του ΑΝΟΔΙΟΥ, το οποίο διαβρώνεται στην θέση των προστατευομένων μετάλλων. Η χρησιμοποίηση του ανοδίου ΜΑΓΝΗΣΙΟΥ είναι η πιο ενδεδειγμένη μέθοδος προστασίας των εγκαταστάσεων ύδρευσης-θέρμανσης και ηλιακών τόσο από άποψη τεχνολογίας όσο και από άποψη υγιεινής
Ο θερμοσίφωνας έχει δύο παροχές πάνω του . Η μία είναι η μπλε και από εκεί έρχεται το κρύο νερό και η κόκκινη είναι από εκεί που βγαίνει το ζεστό νερό .
Πάνω στην Μπλε παροχή συνδέεται και η βαλβίδα ασφαλείας, που είναι μια βαλβίδα που σε περίπτωση που ο θερμοστάτης δεν λειτουργήσει και δημιουργηθούν υδρατμοί, να εξαερωθούν για να μην σκάσει ο θερμοσίφωνας από την αύξηση της πίεσης.
Η βαλβίδα ασφαλείας ή εκτόνωσης εξυπηρετεί δύο σκοπούς:
--Να απελευθερώνει νερό από το στόμιό της όταν η πίεση και η θερμοκρασία στο εσωτερικό του θερμοσίφωνα αυξηθούν υπερβολικά. Με αυτόν τον τρόπο η πίεση και η θερμοκρασία πέφτουν πάλι στα όρια που επιτρέπουν οι προδιαγραφές κατασκευής του θερμοσίφωνα και προστατεύεται από καταστροφή. Εδώ πρέπει να πούμε πως η θέρμανση του νερού προκαλεί και την διαστολή του, άρα είναι φυσιολογική η αύξηση του όγκου του νερού και αύξηση της πίεσης στο εσωτερικό του θερμοσίφωνα.
--Να λειτουργεί η αντεπιστροφή, δηλαδή να μην επιστρέφει το νερό από τον θερμοσίφωνα στο δίκτυο ύδρευσης. Αυτό είναι χρήσιμο, ώστε να απομονώνει το δοχείο του θερμοσίφωνα από το δίκτυο ύδρευσης του σπιτιού μας και να μην αδειάζει ο θερμοσίφωνας όταν πρέπει να κλείσουμε τον γενικό διακόπτη του νερού για διάφορες εργασίες.
Το όριο πίεσης πάνω από το οποίο ανοίγει η βαλβίδα για να εκτονώσει είναι 6,8, ή 10 bar . Σε περίπτωση αντικατάστασης της βαλβίδας ποτέ δεν πρέπει να βάζουμε βαλβίδα με μεγαλύτερο όριο από αυτό που ορίζει ο κατασκευαστής του θερμοσίφωνα.
Άδειασμα θερμοσίφωνα
Για να αδειάσεις το νερό πρέπει να ξεβιδώσεις και τις δύο παροχές για να μπορεί να πάρει αέρα ο θερμοσίφωνας από την μια, ενώ από την άλλη αδειάζεις.
ΜΗΝ ΞΕΧΑΣΕΙΣ ΝΑ ΚΛΕΙΣΕΙΣ ΤΗΝ ΚΕΝΤΡΙΚΗ ΠΑΡΟΧΗ ΝΕΡΟΥ ΓΙΑΤΙ ΘΑ ΓΙΝΕΙΣ ΠΑΠΙ
Αν πρόκειται για κατακόρυφο ή οριζόντιο θερμοσίφωνα τοίχου αφαιρούμε τα σπιράλ κρύου/ζεστού, τοποθετούμε μόνο του ζεστού στην είσοδο του κρύου, μετά απλά ανοίγουμε μια βρύση ζεστού νερού και αδειάζει.
Στους οριζόντιους δαπέδου που οι σωλήνες (σπιράλ) εισόδου και εξόδου κρύου και ζεστού νερού αντίστοιχα είναι από πάνω αφού αφαιρέσουμε τα σπιράλ κρύου/ζεστού τοποθετούμε ένα αλφαδολάστιχο εξωτερικής διατομής 10mm-εσωτερικής 8mm στην είσοδο του κρύου και τον αδειάζουμε με φυσική ροή αφού πρώτα ρουφήξουμε δυνατά για να ξεκινήσει η ροή. Εδώ είναι σημαντικό να αφαιρέσουμε το σπιράλ της παροχή του ζεστού ώστε να παίρνει αέρα το εσωτερικό του θερμοσίφωνα ώστε να ξεκινήσει η ροή.
Το αλφαδολάστιχο χωράει να περάσει εσωτερικά στον σωλήνα
Ένας καινούριος θερμοσίφωνας με τα πάντα πάνω, στοιχίζει περίπου 100-130 ευρώ αναλόγως τα λίτρα που χωράει.
Τοποθέτηση ηλεκτρικού θερμοσιφώνου
Η τοποθέτηση του ηλεκτρικού θερμοσίφωνα εξαρτάται από το είδος του θερμοσίφωνα που αγοράσαμε. Αν αυτός είναι οριζόντιας ή κάθετης τοποθέτησης. Και τι εννοούμε με αυτό.
Αν ο θερμοσίφωνας είναι οριζόντιας επιδαπέδιας τοποθέτησης θα έχει την παρακάτω μορφή:
Δεν μπορούμε λοιπόν αυτόν τον θερμοσίφωνα να τον βάλουμε κάθετα.
Eγκατάσταση ηλεκτρικού θερμοσίφωνα
Στον ηλεκτρικό πίνακα συνήθως βάζουμε και μια ενδεικτική λυχνία για να ανάβει όταν πάει ρεύμα στο θερμοσίφωνα.
Καλό είναι να υπάρχει ακόμα ένα ενδεικτικό λαμπάκι για να μας δείχνει πότε κόβει ο θερμοστάτης.
Έτσι θα πρέπει από το θερμοστάτη (από την επαφή 3) να τραβήξουμε ακόμα έναν αγωγό 4mm2 το οποίο θα πηγαίνει στο ενδεικτικό αυτό λαμπάκι
Επίσης μπορούμε να ρυθμίσουμε το χρόνο που θα είναι αναμμένος ο θερμοσίφωνας με διάφορους τρόπους που μπορείτε να δείτε εδώ
findme
Μέτρηση αντίστασης θερμοσιφώνου
Γιατί δεν ανάβει ο θερμοσίφωνας-έλεγχος θερμοστάτη
Τοποθέτηση ηλεκτρικού θερμοσίφωνα
Οι φωτογραφίες από τους θερμοσίφωνες είναι από http://plumbers.gr/
