Οι διακόπτες πίνακα (διακόπτες φορτίου ή ραγοδιακόπτες) τοποθετούνται πριν από την ασφάλεια για να διακόπτουν ένα κύκλωμα υπό φορτίο.
Ποτέ δεν κάνουμε χειρισμό κυκλώματος υπό φορτίο από την αυτόματη ασφάλεια.
Ο λόγος είναι ότι ο ραγοδιακόπτης αντέχει τον σπινθηρισμό που προκαλείται από το άνοιγμα και κλείσιμο των φορτίων ενώ η ασφάλεια όχι.
Ποτέ δεν κάνουμε χειρισμό κυκλώματος υπό φορτίο από την αυτόματη ασφάλεια.
Ο λόγος είναι ότι ο ραγοδιακόπτης αντέχει τον σπινθηρισμό που προκαλείται από το άνοιγμα και κλείσιμο των φορτίων ενώ η ασφάλεια όχι.
Επίσης ο ΕΛΟΤ αναφέρει:
537.5 ∆ιατάξεις λειτουργικών χειρισµών
537.5.1 Οι διατάξεις λειτουργικών χειρισµών πρέπει να είναι κατάλληλες για τις δυσµενέστερες συνθήκες υπό τις οποίες µπορεί να κληθούν να λειτουργήσουν 537.5.2 Οι διατάξεις λειτουργικών χειρισµών είναι δυνατόν να διακόπτουν το ρεύµα χωρίς απαραίτητα να αποσυνδέουν όλους τους πόλους του αντίστοιχου κυκλώµατος.
Σηµειώσεις: 1. Παράδειγµα διατάξεων λειτουργικών χειρισµών που διακόπτουν το ρεύµα χωρίς αποσύνδεση των πόλων αποτελούν οι διατάξεις ηµιαγωγών.
2. Ο λειτουργικός χειρισµός µπορεί να επιτελείται, για παράδειγµα, µε τα εξής µέσα: - διακόπτες φορτίου - διατάξεις ηµιαγωγών - διακόπτες ισχύος - επαφείς - ηλεκτρονόµοι - ρευµατολήπτες και ρευµατοδότες µε ονοµαστική τιµή ρεύµατος έως και 16Α.537.5.3 Για τον λειτουργικό χειρισµό δεν επιτρέπεται να χρησιµοποιούνται αποζεύκτες, ασφάλειες ή γέφυρες.
Παλιότερα ο Κ.Ε.Η.Ε έθεται υποχρεωτική την τοποθέτηση διακόπτη φορτίου για το χειρισμό συσκευών ίσων και παραπάνω των 1500W.Από το ισχύον πρότυπο ΕΛΟΤ HD 384 δεν προκύπτει γενική απαίτηση για διπολικούς διακόπτες για διακοπή κυκλωμάτων σε ηλεκτρικά φορτία άνω των 1500W.
Όμως για χειρισμό φορτίων όπως π.χ. θερμοσίφωνα, η χρήση διπολικών διακοπτών είναι απαραίτητη.
Από την πράξη προκύπτει ότι όταν έχουμε διαρροές μεταξύ Ν και ΡΕ γίνεται πολύ πιο εύκολος ο εντοπισμός τους όταν έχουμε δυνατότητα διακοπής και του Ν κάθε γραμμής.
Επίσης οι μετρήσεις αντίστασης μόνωσης γίνονται ποιο εύκολα. Για αυτό η χρήση μικροαυτομάτων L+N ή διπολικών διακοπτών φορτίου είναι χρήσιμη και πρακτική.
Συνήθως η επιλογή της ικανότητας του ρεύματος διακοπής του ραγοδιακόπτη είναι ίση ή μια βαθμίδα παραπάνω από αυτή της ασφάλειας
ΠΡΟΣΟΧΗ
Σύμφωνα με κάποιο διοικητικό στέλεχος της εταιρείας Creli ΕΠΕ, Οι μονοπολικές+Ν αυτόματες ασφάλειες της Creli μπορούν να αντικαταστήσουν το συνδυασμό διπολικού διακόπτη και αυτόματης μονοπολικής ασφάλειας. Κάτι που δεν θα αμφισβητήσω αν στα χαρακτηριστικά τους το αναφέρει.
Ψάχνοντας στα χαρακτηριστικά των άλλων εταιρειών, αναφέρουν στα τεχνικά τους χαρακτηριστικά για <<τον αριθμό μηχανικών χειρισμών>> που σημαίνει ότι οι μικροαυτόματοι L+N μπορούν να χρησιμοποιούνται για άνοιγμα, κλείσιμο και απομόνωση ηλεκτρικών κυκλωμάτων.
Παραθέτω ένα παράδειγμα συγκρίνοντας έναν ραγοδιακόπτη φορτίου και μιας ασφάλειας L+N της εταιρείας Hager
Ψάχνοντας στα χαρακτηριστικά των άλλων εταιρειών, αναφέρουν στα τεχνικά τους χαρακτηριστικά για <<τον αριθμό μηχανικών χειρισμών>> που σημαίνει ότι οι μικροαυτόματοι L+N μπορούν να χρησιμοποιούνται για άνοιγμα, κλείσιμο και απομόνωση ηλεκτρικών κυκλωμάτων.
Παραθέτω ένα παράδειγμα συγκρίνοντας έναν ραγοδιακόπτη φορτίου και μιας ασφάλειας L+N της εταιρείας Hager
Στην προηγούμενη περίπτωση της Hager βλέπουμε ότι η μόνη διαφορά που έχει η ασφάλεια L+N MJN520A με τον ραγοδιακόπτη SBN225 είναι ότι ο ραγοδιακόπτης είναι κατασκευασμένος για πολύ περισσότερους μηχανικούς χειρισμούς (200000) από αυτούς της ασφάλειας L+N (20000).
Στην περίπτωση της ασφάλειας L+N αν θεωρήσω ότι ένα θερμοσίφωνο στο οποίο έχω τοποθετήσει μια τέτοια αυτόματη ασφάλεια και την οποία χειρίζομαι 3 φορές την ημέρα, η διάρκεια ζωής της θα είναι περίπου στα 18 χρόνια, σε αντίθεση με το διακόπτη φορτίου που θα είναι για πάντα.
Στην περίπτωση μια ηλεκτρικής κουζίνας όμως, που ο χειρισμός της γίνεται σπάνια, ο ραγοδιακόπτης φορτίου και η αυτόματη ασφάλεια L+N θα μου κάνει την ίδια δουλειά.
Η επιλογή είναι δική σας
Στην περίπτωση της ασφάλειας L+N αν θεωρήσω ότι ένα θερμοσίφωνο στο οποίο έχω τοποθετήσει μια τέτοια αυτόματη ασφάλεια και την οποία χειρίζομαι 3 φορές την ημέρα, η διάρκεια ζωής της θα είναι περίπου στα 18 χρόνια, σε αντίθεση με το διακόπτη φορτίου που θα είναι για πάντα.
Στην περίπτωση μια ηλεκτρικής κουζίνας όμως, που ο χειρισμός της γίνεται σπάνια, ο ραγοδιακόπτης φορτίου και η αυτόματη ασφάλεια L+N θα μου κάνει την ίδια δουλειά.
Όταν συντάχθηκε ο ΕΛΟΤ HD 384, το μη επιτρεπτό για διακοπή, χειρισμό φορτίων και για απομόνωση των αυτομάτων ασφαλειών προέκυψε από το ότι η κίνηση των πλήκτρων τους δεν ακολουθεί πάντα την κίνηση των επαφών τους. Αυτό το ρίσκο έχει αποφευχθεί από τότε (2000) μιας και έχουν εξελιχθεί οι αυτόματες ασφάλειες και πιστεύω ότι στην επικαιροποίηση του ΕΛΟΤ HD 384 για την οποία εργάζονται στον ΕΛΟΤ να συμπεριλάβουν τις εξελίξεις.

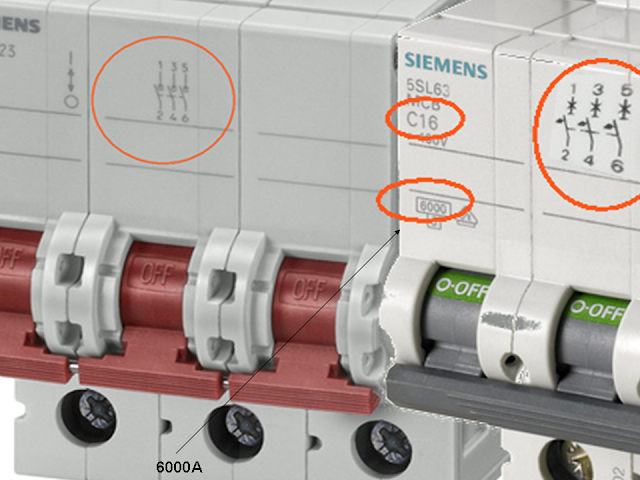

Έτσι ο διακόπτης φορτίου π.χ με In=63A έχει την ικανότητα να διακόπτει με ασφάλεια το ρεύμα των 63Α, δεν έχει όμως την ικανότητα να διακόπτει το ρεύμα του βραχυκυκλώματος που αναμένεται να είναι Ιc = 6000Α.
Αντίθετα η αυτόματη ασφάλεια π.χ με In = 16A , 6kA έχει την ικανότητα να διακόπτει με ασφάλεια το ρεύμα των 16Α, αλλά έχει και την ικανότητα να διακόπτει το ρεύμα του βραχυκυκλώματος που αναμένεται να είναι Ικ = 6000Α.
Πότε κρίνεται απαραίτητη η διακοπή μιας ηλεκτρικής γραμμής επί όλων των πόλων;
O ουδέτερος μπορεί να μην διακόπτεται όταν εφαρμόζεται το σύστημα γείωσης ΤΝ.
Αντίθετα ο ουδέτερος διακόπτεται υποχρεωτικά όταν εφαρμόζεται το σύστημα γείωσης ΤΤ.
Διακοπή επί όλων των πόλων επιβάλλεται στις παρακάτω περιπτώσεις ανεξάρτητα του συστήματος γείωσης:
α) Σε εξόδους μετασχηματιστών υποβιβασμού τάσεως.
β) Σε συνεχή ρεύματα.
γ) Σε υπαίθριες εγκαταστάσεις αραιάς χρήσης.
δ) Σε χώρους ρυπαρούς ή ποτισμένους με αγώγιμα υγρά ή κορεσμένους με διαβρωτικούς ατμούς.
ε) Σε χώρους που παρουσιάζουν κινδύνους έκρηξης.
στ) Σε στάβλους και κτηνοστάσια.
ζ) Σε εισόδους κι εξόδους συστοιχιών συσσωρευτών.
η) Σε τάσεις μεγαλύτερες των 250V έναντι της γης
Με βάση τον πίνακα 47-Α του προτύπου ΕΛΟΤ HD384 δεν απαιτείται διακοπή και επανασύνδεση του ουδετέρου για δίκτυο ΤΝ-S. Εφόσον γίνεται, θα πρέπει να λαμβάνονται υπόψη οι απαιτήσεις της παραγράφου 473.3.3 του προτύπου: Η διακοπή και η επανασύνδεση του ουδέτερου αγωγού πρέπει να γίνεται κατά τρόπο που ο ουδέτερος αγωγός να µη διακόπτεται πριν από τους αγωγούς φάσεων και να επανασυνδέεται ταυτόχρονα ή πριν από τους αγωγούς φάσεων. Αν ο διακόπτης που έχετε τοποθετήσει πληροί αυτές τις απαιτήσεις δεν υπάρχει πρόβλημα.
Η διαφορά του ραγοδιακόπτη από την αυτόματη ασφάλεια
Πολλές φορές, δεδομένης της ευκαιρίας του επανελέγχου μιας Ηλεκτρικής εγκατάστασης για την έκδοση Υ.Δ.Ε., παρατηρούμε:
- Χειρισμούς θερμοσίφωνου μέσω αυτόματης ασφάλειας τύπου L+N ή ακόμα και L.
- Χειρισμούς μαγειρείων μέσω αυτόματης ασφάλειας τύπου L+N ή ακόμα και L.
- Χειρισμούς γραμμών φωτισμού σε καταστήματα κ.α. μέσω αυτόματων ασφαλειών καμπύλης C ή B.
- Χειρισμούς γραμμών κλιματιστικών (τύπου split) μέσω αυτόματων ασφαλειών καμπύλης C.
- Χειρισμούς γραμμών οι οποίες έχουν ταυτόχρονα ιεραρχικά ραγοδια- κόπτη (διακόπτη φορτίου) και αυτόματη ασφάλεια. • κ.λπ.
Πόσο σωστοί ή όχι είναι οι παραπάνω χειρισμοί θα το δούμε στην πορεία. Μην ξεχνάμε ότι το πρότυπο ΕΛΟΤ HD 384 δεν αναφέρει σε κανένα μέρος ή τμήμα ή άρθρο ή παράγραφο ισχύ συσκευής όπου τίθεται υποχρεωτική η τοποθέτηση διακόπτη προς χειρισμού της (όπως έκανε παλιότερα ο ΚΕΗΕ για συσκευές ίσες ή άνω των 1500W).
Το πρότυπο ΕΛΟΤ HD 384 αναφέρει συγκεκριμένα στην παράγραφο 465.1.1:
«Για κάθε στοιχείο κυκλώματος που χρειάζεται να υπάρχει η δυνατότητα χειρισμού χωριστά από τα υπόλοιπα τμήματα της εγκατάστασης, πρέπει να προβλέπεται µια διάταξη λειτουργικού χειρισμού».
«Για κάθε στοιχείο κυκλώματος που χρειάζεται να υπάρχει η δυνατότητα χειρισμού χωριστά από τα υπόλοιπα τμήματα της εγκατάστασης, πρέπει να προβλέπεται µια διάταξη λειτουργικού χειρισμού».
Ραγοδιακόπτες και Αυτόματες ασφάλειες

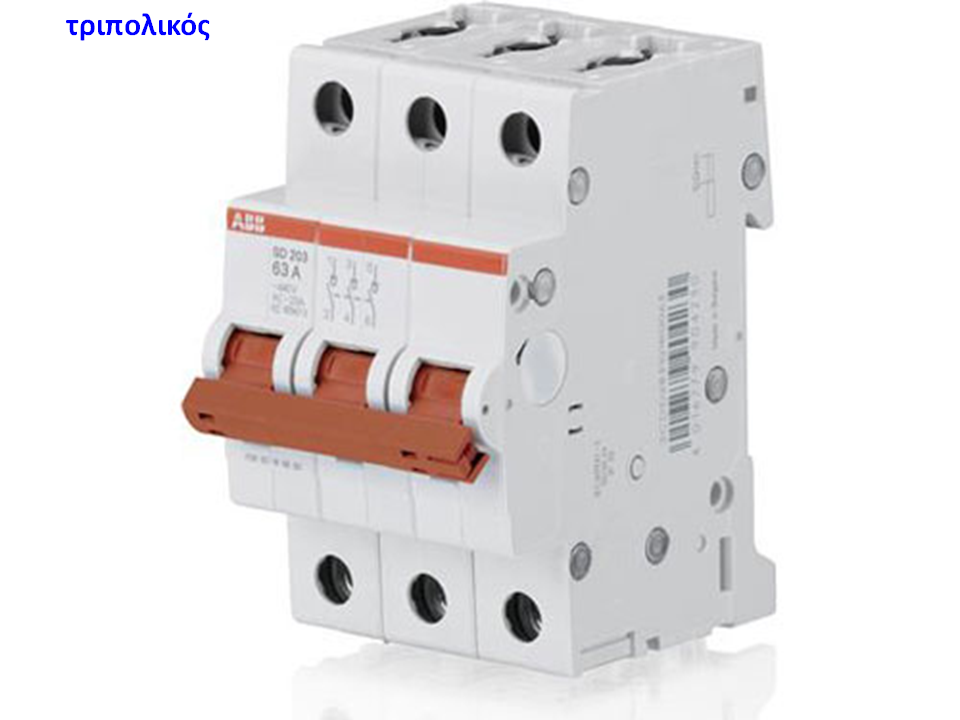

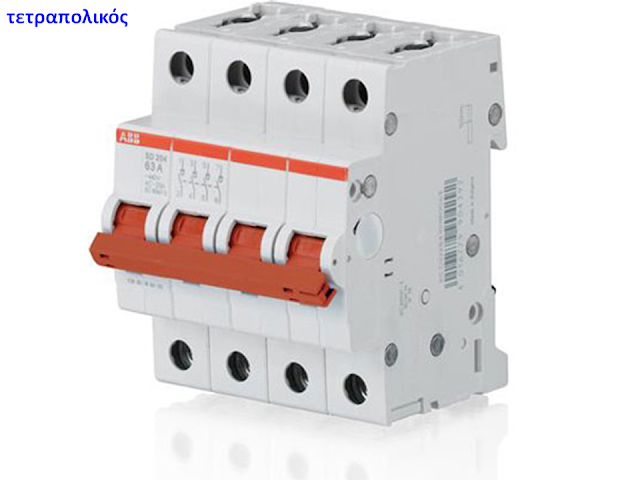

Σαν ραγοδιακόπτης (και γενικά διακόπτης φορτίου) ορίζεται το ηλεκτρολογικό υλικό που έχει τη δυνατότητα να διακόπτει ένα κύκλωμα υπό φορτίο. Ανάλογα με το είδος του φορτίου μπορεί να διακόπτει μόνο τη φάση ή τη φάση μαζί με τον ουδέτερο ή να διακόπτει μόνο τις τρεις φάσεις ή τις τρεις φάσεις μαζί με τον ουδέτερο. Λειτουργεί αποκλειστικά υπό φορτίο με ικανότητα διακοπής κυκλώ- ματος σε ονομαστικό ρεύμα χωρίς να αποκλείεται η λειτουργία αυτού σε γραμμή που βρίσκεται εν κενώ (άνευ φορτίου) δηλαδή σε απόζευξη ή απομόνωση.
Οι αυτόματες ασφάλειες (MCB – Miniature Circuit Breakers) ή και μικροαυτόματοι, είναι μηχανισμοί απομόνωσης που παρεμβάλλονται σε ένα ηλεκτρικό κύκλωμα με σκοπό να διακόψουν την παροχή ηλεκτρικής ενέργειας σε όλη την ηλεκτρική εγκατάσταση ή σε επιμέρους κυκλώματα της εγκατάστασης, αυτόματα, όταν εμφανιστούν μεγάλες τιμές ρεύματος που οφείλονται σε βραχυκύκλωμα ή σε υπερφόρτωση ώστε να προστα- τεύσουν τις γραμμές της ηλεκτρικής εγκατάστασης. Οι συνηθέστερες ανεπιθύμητες καταστάσεις που επιβαρύνουν τα κυκλώματα μιας ηλεκτρολογικής εγκατάστασης είναι η υπερφόρτιση και το βραχυκύκλωμα.
"Ποτέ δεν κάνουμε χειρισμό κυκλώματος υπό φορτίο από την αυτόματη ασφάλεια.Ο λόγος είναι ότι ο ραγοδιακόπτης αντέχει τον σπινθηρισμό που προκαλείται από το άνοιγμα και κλείσιμο των φορτίων ενώ η ασφάλεια όχι."
• Υπερφόρτιση ενός κυκλώματος υπάρχει όταν το ρεύμα που διέρχεται από αυτό έχει τιμή μεγαλύτερη από αυτήν για την οποία το κύκλωμα έχει σχεδιαστεί. Υπερφόρτιση μπορεί να προκληθεί από την κακή κατάσταση μιας συσκευής ή από τη χρήση μιας συσκευής µε ισχύ μεγαλύτερη από αυτήν που το κύκλωμα μπορεί να προσφέρει.
• Βραχυκύκλωμα έχουμε στην περίπτωση της άμεσης επαφής δύο σημείων ενός κυκλώματος που έχουν μεταξύ τους διαφορετικό δυναμικό (π.χ. επαφή της φάσης µε τον ουδέτερο στην περίπτωση μιας γραμμής τροφοδοσίας εναλλασσόμενου ρεύματος). Στο βραχυκύκλωμα το ρεύμα που διαρρέει το κύκλωμα, φτάνει σε εξαιρετικά μεγάλες τιμές.
Συνέπεια αυτών των ανεπιθύμητων καταστάσεων, είναι η μείωση του χρόνου ζωής της εγκατάστασης, η καταστροφή συσκευών ή μηχανημάτων, ενώ μπορεί να προκληθεί μέχρι και ολική καταστροφή της εγκατάστασης από πυρκαγιά λόγω υπερθέρμανσης. Μην ξεχνάμε ότι ιεραρχικά οι ασφάλειες (αυτόματες ή τήξης) τοποθετούνται πάντοτε μετά από τους διακόπτες των ηλεκτρικών κυκλωμάτων και δεν τοποθετούνται ποτέ σε αγωγούς γείωσης ενώ μπορούν να τοποθετηθούν σε αγωγούς ουδετέρου πάντα υπό προϋποθέσεις (πρότυπα ΕΛΟΤ HD 384, ΕΛΟΤ HD 60364, ΕΛΟΤ ΕΝ 60898, ΕΛΟΤ ΕΝ 60947).
Ως αποζεύκτης ή απομονωτής χαρακτηρίζεται η συσκευή που προορίζεται για τη διακοπή ή την αποκατάσταση της συνέχειας κυκλώματος που διαρρέεται, κατά τη στιγμή του χειρισμού, από ένταση μηδενική ή σχεδόν μηδενική. Λειτουργεί άνευ φορτίου (εν κενώ). Δηλαδή πρέπει να την χειριζόμαστε χωρίς ρεύμα ή τάση στους πόλους της. Γι’ αυτό ονομάζεται και διακόπτης χωρίς φορτίο (Off-load switch).
Λειτουργικός χειρισμός ραγοδιακόπτη
Χωρίς να εμβαθύνουμε σε θέματα προτύπων (όποιος ενδιαφέρεται υπάρχει αναφορά στη βιβλιογραφία), ας επιλέξουμε ένα ραγοδιακόπτη και ας δούμε απλά τα στοιχεία που απεικονίζονται σε αυτόν και ας τα μεταφράσουμε.
Στην εικόνα 1 φαίνεται ένας ραγοδιακόπτης της εταιρείας Hager με εμπορικό κωδικό SΒΝ125 ονομαστικού διακοπτικού ρεύματος 25Α στα 230V a.c.
Στην εικόνα 1 απεικονίζεται, επιπλέον της παραπάνω κωδικοποίησης, με λεπτομέρεια το σύμβολο του ραγοδιακόπτη (ή διακόπτη φορτίου) σύμφωνα με το διεθνές πρότυπο IEC 60617 (το οποίο έχει ενσωματωθεί στην ελληνική τυποποίηση) με τη μορφή «Database Snapshot» – Βάση δεδομένων μικρών εικόνων.
Στην εικόνα 1 απεικονίζεται, επιπλέον της παραπάνω κωδικοποίησης, με λεπτομέρεια το σύμβολο του ραγοδιακόπτη (ή διακόπτη φορτίου) σύμφωνα με το διεθνές πρότυπο IEC 60617 (το οποίο έχει ενσωματωθεί στην ελληνική τυποποίηση) με τη μορφή «Database Snapshot» – Βάση δεδομένων μικρών εικόνων.
Το πρότυπο IEC 60617 συμβολίζει το ραγοδιακόπτη (ή διακόπτη φορτίου) με το σύμβολο S00290 [IEC 60617-7 (ed.2.0) 07-13-08] το οποίο το χαρακτηρίζει ως «διακόπτη υπό φορτίο» (On-load switch).
Στην εικόνα 2 μπορούμε, επιπλέον, να δούμε ότι το σύμβολο του δια- κόπτη S00290, όπως περιγράφτηκε παραπάνω (εικόνα 1), αποτελείται από τη σύνθεση δύο επιμέρους συμβόλων του IEC 60617:
• S00221 [IEC 60617-7 (ed.2.0) 07-01-04], που εκφράζει τη λειτουργία διακοπής και απομόνωσης
• S00227 [IEC 60617-7 (ed.2.0) 07-02-01], το οποίο απεικονίζει το γενικό σύμβολο της κανονικά ανοικτής επαφής – ΝΟ.

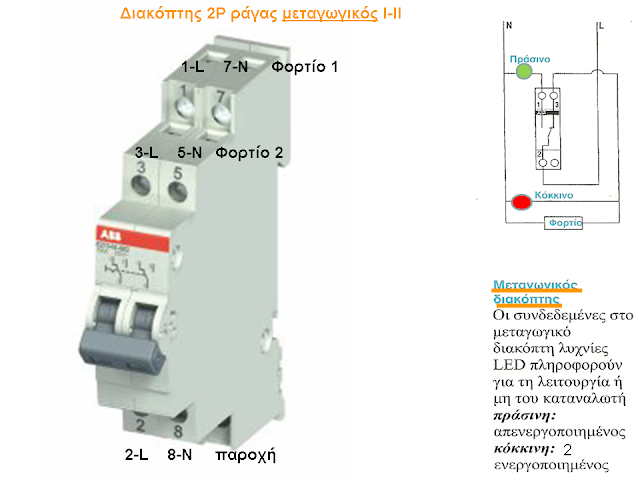

Στην εικόνα 3 απεικονίζονται ραγοδιακόπτες των εταιρειών ΑΒΒ και Legrand με το σύμβολο και τα βασικά τεχνικά χαρακτηριστικά τους (στην εικόνα δεν περιλαμβάνονται ραγοδιακόπτες της εταιρείας Schneider γιατί διακόπτες που βρίσκονται στη γνώση του αρθρογράφου, δεν απεικονίζουν, στην πρόσοψή τους γραφικά, το σύμβολο του διακόπτη).
Συμπέρασμα: Από πλευράς λειτουργικού χειρισμού ο ραγοδιακόπτης (διακόπτης φορτίου) λειτουργεί με απομόνωση (απόζευξη) και διακοπή του ονομαστικού ρεύματος. Δηλαδή όταν η γραμμή ή η κατανάλωση την οποία θέλουμε να χειριστούμε βρίσκεται υπό φορτίο δηλαδή λειτουργία διακοπής χωρίς να αποκλείεται η λειτουργία αυτού σε γραμμή που βρίσκεται εν κενώ (άνευ φορτίου) δηλαδή λειτουργία απόζευξης ή απομόνωσης.
Λειτουργικός χειρισμός Αυτόματης Ασφάλειας (Μικροαυτόματου)
Χωρίς να εμβαθύνουμε σε θέματα προτύπων (όποιος ενδιαφέρεται υπάρχει αναφορά στη βιβλιογραφία), ας επιλέξουμε μία αυτόματη ασφάλεια (μικροαυτόματο) και ας δούμε απλά τα στοιχεία που απεικονίζονται σε αυτήν και ας τα μεταφράσουμε.
Στην εικόνα 4 φαίνεται μία αυτόματη ασφάλεια της εταιρείας Hager με εμπορικό κωδικό ΜΒΝ116 καμπύλης Β στα 16Α, 6000 kA ρεύμα βραχυκύκλωσης και καμπύλη διερχόμενης ενέργειας I²•t (ή κλάση περιορισμού ενέργειας σύμφωνα με το ΕΛΟΤ ΕΝ 60898) κλάσης 3.
Στην εικόνα 4 απεικονίζεται, επιπλέον της παραπάνω αναφερθείσας κωδικοποίησης, με λεπτομέρεια το σύμβολο της αυτόματης ασφάλειας. Μην ξεχνάμε ότι σύμφωνα με το πρότυπο ΕΛΟΤ EN 61082.01 Ε3 «Προετοιμασία εγγράφων χρήσης στην ηλεκτροτεχνία – Μέρος 1: Κανόνες» (Παράρτημα Α «Κατασκευή συμβόλου για ένα αντικείμενο που δεν έχει σύμβολο στο IEC 60617» – Α.2), επειδή δεν υπάρχει σύμβολο στο IEC 60617 που αντιπροσωπεύει συγκεκριμένα την αυτόματη ασφάλεια, κατασκευάζεται αυτό το σύμβολο χρησιμοποιώντας υπάρχοντα σύμβολατου IEC 60617 σε σχέση με τη λειτουργία της.
Για το λόγο αυτό όπως παρατηρούμε στην εικόνα 3 το σύμβολο της αυτόματης ασφάλειας αποτελείται από 5 (πέντε) επιμέρους σύμβολα του IEC 60617 τα οποία σχετίζονται με τη λειτουργία της. Ας προσπαθήσουμε να αποκωδικοποιήσουμε το σύμβολο της αυτόματης ασφάλειας. Αυτό αποτελείται από τα σύμβολα του IEC 60617:
• S00219 [IEC 60617-7 (ed.2.0) 07-01-02], το οποίο συμβολίζει την ικανότητα διακοπής σε ρεύμα βραχυκύκλωσης.
• S00220 [IEC 60617-7 (ed.2.0) 07-01-03], το οποίο συμβολίζει την ικανότητα απομόνωσης.
• S00227 [IEC 60617-7 (ed.2.0) 07-02-01], το οποίο απεικονίζει το γενικό σύμβολο της κανονικά ανοικτής επαφής – ΝΟ.
• S00120 [IEC 60617-2 (ed.2.0) 02-08-01], το οποίο συμβολίζει την αντίδραση σε θερμική λειτουργία.
• S00121 [IEC 60617-2 (ed.2.0) 02-08-02], το οποίο συμβολίζει την αντίδραση σε ηλεκτρομαγνητική λειτουργία.
Συμπεραίνουμε από το σύμβολο ότι η αυτόματη ασφάλεια ή μικροαυτόματος έχει τη δυνατότητα διακοπής μετά από θερμική επίδραση λόγω υπερφόρτισης ή ηλεκτρομαγνητική επίδραση λόγω ρεύματος βραχυκύκλωσης καθώς και απομόνωση (ή απόζευξη). Η λειτουργία διακοπής μετά από θερμική ή ηλεκτρομαγνητική επίδραση γίνονται αυτόματα, ενώ η λειτουργία της απομόνωσης (ή απόζευξη) γίνεται χειροκίνητα. Όπως αναφέρθηκε παραπάνω, ως απομόνωση χαρακτηρίζεται ο λειτουργικός χειρισμός συσκευής που προορίζεται για τη διακοπή ή την αποκατάσταση της συνέχειας κυκλώματος που διαρρέεται, κατά τη στιγμή του χειρισμού, από ένταση ρεύματος μηδενική ή σχεδόν μηδενική. Λειτουργεί δηλαδή εν κενώ, άνευ φορτίου. Δηλαδή πρέπει να τη χειριζόμαστε χωρίς ρεύμα ή τάση στους πόλους της. Γι’ αυτό ονομάζεται και διακόπτης χωρίς φορτίο (Off-load switch). Έτσι είμαστε σίγουροι ότι το κύκλωμα είναι απομονωμένο και μπορούμε να αρχίσουμε τις εργασίες σε αυτό. Γι’ αυτό οι αυτόματες ασφάλειες ονομάζονται επίσης και απομονωτές (isolator switch). Η λειτουργία της απομόνωσης ταυτίζεται με την απόζευξη. Στην εικόνα 5 απεικονίζονται αυτόματες ασφάλειες των εταιρειών ΑΒΒ, Schneider και Legrand με το σύμβολο και τα βασικά τεχνικά χαρακτηριστικά τους.
Συμπέρασμα: Από πλευράς λειτουργικού χειρισμού η αυτόματη ασφάλεια ή μικροαυτόματος λειτουργεί σε απομόνωση, δηλαδή όταν η γραμμή ή η κατανάλωση δεν βρίσκεται υπό φορτίο αλλά εν κενώ (άνευ φορτίου). Από πλευράς λειτουργίας, λειτουργεί αυτόματα μετά από θερμική επίδραση λόγω υπερφόρτισης ή ηλεκτρομαγνητική επίδραση λόγω ρεύματος βραχυκύκλωσης.
Επίλογος – Συνεργασία Ραγοδιακόπτη και Αυτόματης ασφάλειας
Σύμφωνα με όλα τα προαναφερθέντα μία γραμμή τερματικού κυκλώματος αποτελούμενη ιεραρχικά από ραγοδιακόπτη και αυτόματη ασφάλεια, όταν βρίσκεται υπό φορτίο πρώτα κάνουμε διακοπή μέσω του ραγοδιακόπτη και μετά απομόνωση (απόζευξη) μέσω της αυτόματης ασφάλειας. Στην περίπτωση τερματικού κυκλώματος το οποίο προστατεύεται μόνο μέσω αυτόματης ασφάλειας και βρίσκεται υπό φορτίο, δεν επιτρέπεται η διακοπή του κυκλώματος μέσω της αυτόματης ασφάλειας. Η αυτόματη ασφάλεια χειρίζεται μόνο σε περίπτωση απομόνωσης ή απόζευξης. Αυτό σημαίνει ότι πρέπει να διακόψουμε το φορτίο μέσω του πλησιέστερου ιεραρχικά σε αυτή διακόπτη και μετά να την απομονώσουμε.
Η αυτόματη ασφάλεια λειτουργεί πάντα αυτόματα σε υπερφόρτωση ή βραχυκύκλωμα ενώ λειτουργικά από άποψη χειρισμού, απομονώνει κύκλωμα το οποίο βρίσκεται ήδη εκτός φορτίου. Ολοκληρώνοντας, οι αυτόματες ασφάλειες ή μικροαυτόματοι (μονοπολικοί, L+N, διπολικοί κ.λπ.) δεν είναι κατασκευασμένες να λειτουργούν διακοπτικά υπό φορτίο αλλά, είτε αυτόματα υπό φορτίο (σε περίπτωση υπερφόρτισης ή βραχυκυκλώματος), είτε ως απομονωτές (ή αποζεύκτες) στην περίπτωση όπου η γραμμή που προστατεύουν δεν βρίσκεται υπό φορτίο αλλά εν κενώ (άνευ φορτίου). Reblog https://oaedhlectrologoi.blogspot.com
Να ευχαριστήσουμε τους ΗΛΕΚΤΡΟΛΟΓΟΥΣ της 1ης ΕΠΑΣ ΟΑΕΔ ΘΕΣΣΑΛΟΝΙΚΗΣ για το εκπληκτικό τεχνολογικό περιεχόμενο και τα υπέροχα άρθρα που δημοσιεύουν στο blog τους.
