Επιθεωρήσεις Βιομηχανίας ξενοδοχείου και σπιτιού με την χρήση θερμοκάμερας - θερμογραφίας και υπερήχων

Εισαγωγή στη θερμογραφία :

Δείτε μια μέτρηση με θερμοκάμερα:

ΓΕΝΙΚΑ ΓΙΑ ΤΗΝ ΘΕΡΜΟΓΡΑΦΙΑ

Τι είναι Θερμογραφία?

Για να γίνει άμεσα αντιληπτή η έννοια της Θερμογραφίας, μπορεί κανείς να σκεφτεί το έξης:

• Η Φωτογραφία περιγράφεται ως η «απεικόνιση του φωτός»

• Η Θερμογραφία περιγράφεται ως η «απεικόνιση της θερμότητας»

Θερμική Ακτινοβολία

Η υπέρυθρη ακτινοβολία (Infrared radiation) αποτελεί μέρος της θερμικής ακτινοβολίας. Όλα τα σώματα με θερμοκρασία πάνω από το απόλυτο μηδέν (0ο Κ ή - 273ο C), εκπέμπουν θερμική ακτινοβολία, ακόμα και τα αντικείμενα που νομίζουμε ότι είναι πολύ κρύα (όπως οι κύβοι πάγου).

Όσο μεγαλύτερη θερμοκρασία έχει ένα σώμα τόσο περισσότερη θερμική ακτινοβολία εκπέμπει. Αυτό απεικονίζεται με αντίστοιχη διαφορά στη χρωματική απόδοση ενός θερμογραφήματος (μπλε = ψυχρό, κόκκινο = θερμό)

Και η απάντηση στην ερώτηση «Τι είναι Θερμογραφία?»

Γενικά, ο όρος θερμογραφία αναφέρεται στο σύνολο των τεχνικών καταγραφής της επιφανειακής θερμοκρασίας ενός αντικειμένου, ανεξάρτητα από το φυσικό φαινόμενο στο οποίο βασίζονται.

Ειδικότερα, ο όρος υπέρυθρη θερμογραφία (Infrared Thermography) αφορά:

• στην ανίχνευση της υπέρυθρης ακτινοβολίας που εκπέμπεται από ένα αντικείμενο και η οποία είναι ανάλογη της θερμοκρασίας του, και

• στην ¨αποτύπωση¨ της υπέρυθρης θερμογραφία σε θερμική εικόνα (μέσω συστημάτων υπέρυθρης απεικόνισης)

Εφαρμογές υπέρυθρης θερμογραφίας σε κτήρια

• Αποτύπωση ενεργειακών απωλειών από το κέλυφος του κτηρίου.

• Έλεγχος πληρότητας της μόνωσης.

• Έλεγχος απόδοσης της μόνωσης

• Εντοπισμός υγρασίας.

• Εντοπισμός διαρροών στο υδραυλικό σύστημα του κτιρίου.

• Εντοπισμός και έλεγχος εγκιβωτισμένων σωληνώσεων.

• Έλεγχος ηλεκτρολογικού και μηχανολογικού εξοπλισμού.

• Έλεγχος διαρροών αέρα.

• Έλεγχος μετά από επισκευή φθορών που εντοπίστηκαν.

Στις περισσότερες των περιπτώσεων, όταν ¨κάτι δεν πάει καλά¨ σχετικά με τη λειτουργιά ή τη δομή ενός υπό εξέταση αντικειμένου, το πρόβλημα συνοδεύεται από αντίστοιχη αύξηση, μείωση ή τοπική συγκέντρωση θερμοκρασίας στην επιφάνεια του.

Στη συντριπτική πλειοψηφία οι επιθεωρήσεις κτιρίων πραγματοποιείται με τη χρήσης της παθητικής προσέγγισης της θερμογραφίας. Δηλαδή τα σημεία ενδιαφέροντος θερμογραφούνται ως έχουν και παρατηρούνται πιθανές ασυνήθιστες θερμοκρασιακές διαφορές (ΔΤ ή hot spots), από μια θερμοκρασία αναφοράς, οι οποίες είναι ένδειξη πιθανού σφάλματος.

Θερμικό αποτύπωμα σφαλμάτων

Το παρακάτω θερμογράφημα, παρουσιάζει το θερμικό αποτύπωμα ενός σφάλματος σε μια οροφή. Στο σημείο που υποδεικνύει το βέλος, αποτυπώνεται θερμικά ως σφάλμα καθώς η περιοχή αυτή εμφανίζει τοπική μείωση των επιπέδων θερμοκρασίας σε σχέση με τη γειτονική περιοχή λόγο συσσώρευσης υγρασίας.

Παράθυρο όπου ο θερμογραφικός έλεγχος δείχνει διείσδυση κρύου αέρα σε συνθήκες κρύου εξωτερικά και ζέστης εσωτερικά.

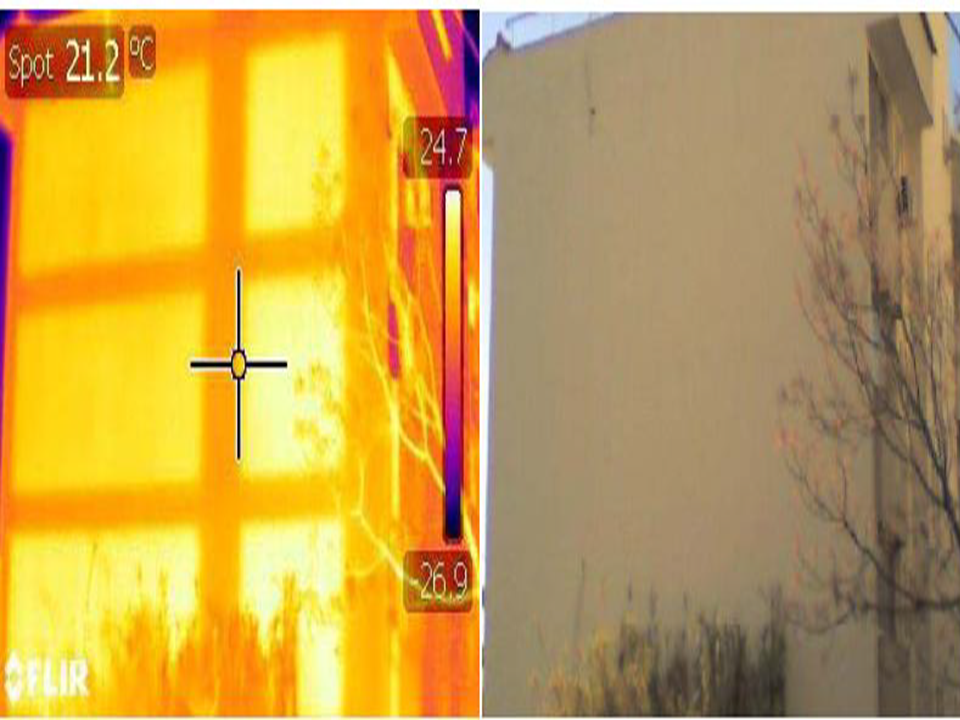

Το παρακάτω θερμογράφημα, παρουσιάζει το θερμικό αποτύπωμα ενός σφάλματος στην πρόσοψη μιας κατοικίας. Στο σημείο που υποδεικνύει το βέλος, αποτυπώνεται θερμικά ως σφάλμα καθώς η περιοχή αυτή εμφανίζει ελλιπή μόνωση σε σχέση με τη γειτονική περιοχή.

Η ίδια κατοικία με επισκευασμένη μόνωση.

Εντοπισμός μέσω του θερμογραφικού ελέγχου, του σημείου εισροής υδάτων σε μονωμένο δώμα. Η θερμική συμπεριφορά του νερού λόγο της μεγάλης θερμοχωρητικότητας του, έχει σαν συνέπεια θερμοκρασιακές διαφορές να γίνονται εύκολα ανιχνεύσιμες στην επιφάνεια ενός δομικού στοιχείου ή μιας κατασκευής.

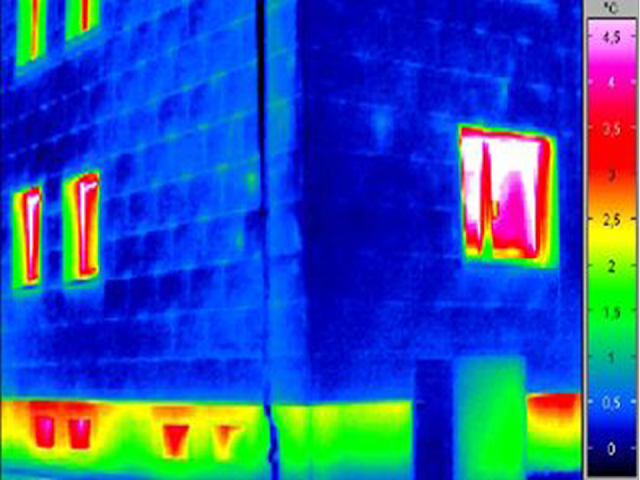

Διαφορετικά είδη δόμησης. Με την υπέρυθρη θερμογραφία μπορούν να ανιχνευθούν τμήματα του κελύφους του κτιρίου για τα οποία έχουν χρησιμοποιηθεί διαφορετικά υλικά δόμησης (διαφορετικός συντελεστής θερμικής αγωγιμότητας)

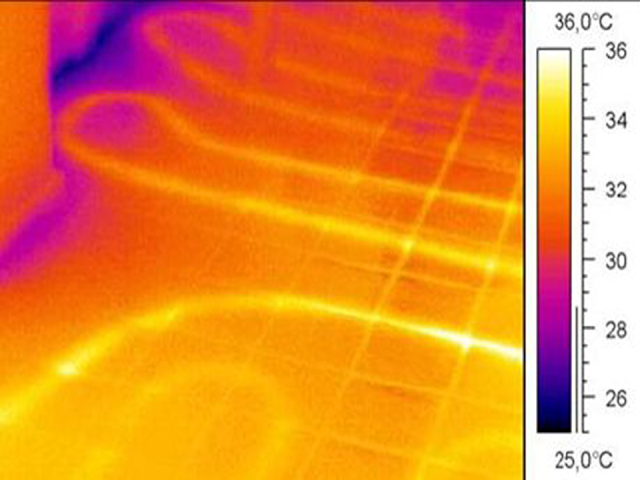

Επιθεώρηση υποδαπέδιας θέρμανσης. Η υπέρυθρη θερμογραφία μπορεί να αποτελέσει εξαιρετικό εργαλείο ελέγχου της ομαλής ή μη λειτουργίας εγκιβωτισμένων συστημάτων

Επιθεώρηση διαρροής από κλιματιστικό σώμα. Το θερμογράφημα δεξιά υποδεικνύει την υποεπιφανειακή διαρροή του κλιματιστικού σώματος λόγω βλάβης.

Η παρακάτω εφαρμογή, δείχνει το τι »βλέπει» μια θερμοκάμερα σε διάφορους χώρους ενός σπιτιού, δίνοντας μας να καταλάβουμε από προέρχονται τόσο οι απώλειες στη θερμοκρασία του χώρου όσο και αν κάποια ηλεκτρικά στοιχεία της εγκατάστασης δουλεύουν σωστά.

Για να μεταβείτε στον εξομοιωτή θερμικής απεικόνισης κάντε κλικ εδώ.

Για έλεγχο της σωστής λειτουργίας του ηλεκτροκινητήρα η θερμοκρασία (105.86 oC) που λαμβάνεται από την θερμοκάμερα πρέπει να ελεγχθεί με τη θερμοκρασία λειτουργιάς του ρουλεμάν βάσει των προδιαγραφών του κατασκευαστή.

Μέσω της θερμογραφίας μπορεί να ελεγχτεί η διανομή του φορτίου σε ηλεκτρολογικό πίνακα χωρίς να απαιτείται επαφή.

Καταγραφή και λήψη μετρήσεων

Όπως σε κάθε είδους μέτρηση / τεχνική επιθεώρησης, έτσι και στην περίπτωση της υπέρυθρης θερμογράφησης πρέπει να ακολουθούνται συγκεκριμένα βήματα μεθοδολογίας, συχνά σύμφωνα με πρότυπα (π.χ. EN 13187), με σκοπό τη σωστή και ασφαλή διεξαγωγή, καταγραφή και λήψη μετρήσεων.

Τα βήματα αυτά, σε γενικές γραμμές, είναι τα εξής:

1.Σχεδιασμός μέτρησης

2.Επίσκεψη στο χώρο μέτρησης

3.Προετοιμασία μέτρησης – κανόνες ασφάλειας μέτρησης

4.Δημιουργία θερμογραφημάτων

5.Επεξεργασία θερμογραφημάτων

Συνθήκες μετρήσεων / Περιβαλλοντικές

συνθήκες

Σε Ψυχρά κλίματα

• Απαραίτητη η ύπαρξη υψηλής διαφοράς θερμοκρασίας (άνω των 10ο C) ανάμεσα στο εσωτερικό και το εξωτερικό του κτιρίου → προτιμούνται ώρες θερμοκρασιακών μεταβολών (π.χ. νωρίς το πρωί)

• Αποφεύγονται οι μέρες με βροχόπτωση

• Χαμηλή ταχύτητα ανέμου (<2 m/s)

• Τα κτίρια πρέπει να θερμαίνονται σταθερά

•Σε περίπτωση νυχτερινής λήψης, απαραίτητη η ύπαρξη καθαρού ουρανού (τα σύννεφα αντανακλούν την υπέρυθρη ακτινοβολία)

Σε Θερμά κλίματα

• Απαραίτητη η ύπαρξη υψηλής διαφοράς θερμοκρασίας (άνω των 10ο C) ανάμεσα στο εσωτερικό και το εξωτερικό του κτιρίου → προτιμούνται ώρες θερμοκρασιακών μεταβολών (π.χ. νωρίς το απόγευμα)

• Προτιμούνται οι ζεστές ηλιόλουστες μέρες

• Χαμηλή ταχύτητα ανέμου (<2 m/s)

• Τα κτίρια πρέπει να ψύχονται σταθερά

•Σε περίπτωση νυχτερινής λήψης, απαραίτητη η ύπαρξη καθαρού ουρανού (τα σύννεφα αντανακλούν την υπέρυθρη ακτινοβολία)

Ρύθμιση των παραμέτρων της θερμοκάμερας

Η βασική προετοιμασία της μέτρησης, περιλαμβάνει τη ρύθμιση των παραμέτρων της θερμοκάμερας που αφορούν κυρίως:

• στο επίπεδο και το εύρος των μετρούμενων θερμοκρασιών (level, span)

• στο συντελεστή ακτινοβολίας ε (emissivity factor)

• στην ανακλώμενη θερμοκρασία (Reflection temperature)

• στην αντιστάθμιση της ατμόσφαιρας (θερμοκρασίας και υγρασίας)

• στην απόσταση στόχου

Προετοιμασία μέτρησης

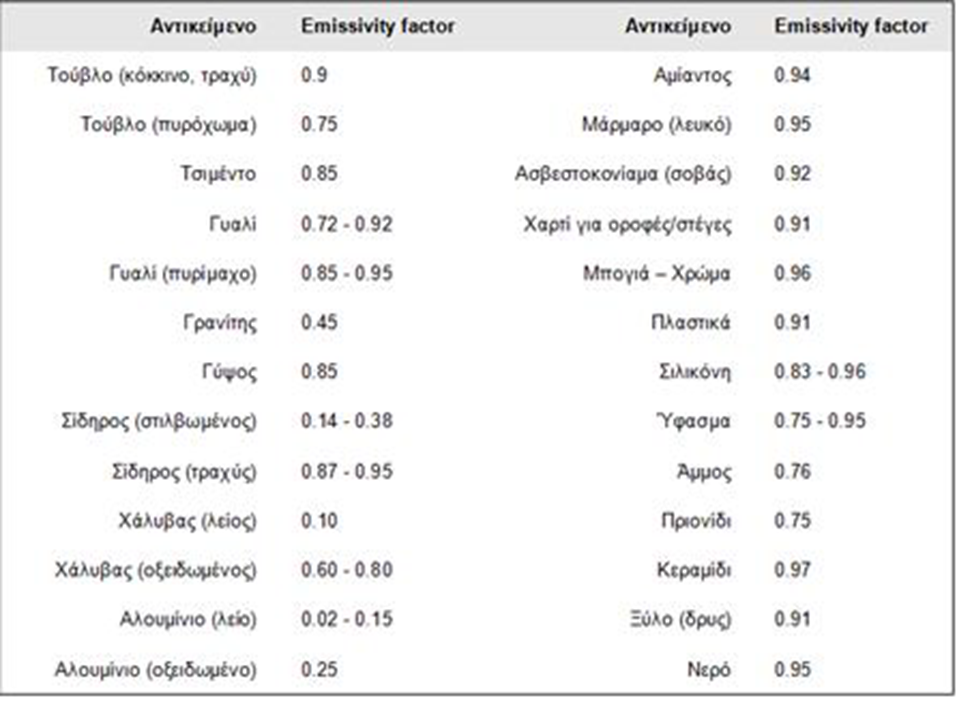

Ο πίνακας που ακολουθεί παρουσιάζει ενδεικτικές τιμές του ε για ορισμένα υλικά που συχνά συναντώνται στα κτίρια.

Ρύθμιση του συντελεστή ε

Μια πολύ βασική παράμετρος που επηρεάζει τη μέτρηση και επαλήθευση θερμογραφημάτων είναι ο συντελεστής ακτινοβολίας ε.

Οι δυο εικόνες που ακολουθούν δείχνουν τη σημασία της σωστής επιλογής του ε.

Συμπεράσματα

• Δεν απαιτείται καμιά επαφή με το υπό εξέταση αντικείμενο – έλεγχος από απόσταση

• Έγκαιρος εντοπισμός προβλημάτων – δυνατότητα πρόγνωσης

• Μεγάλο εύρος εφαρμογών

• Σημαντική η πιστοποίηση του θερμογράφου (από αναγνωρισμένο εκπαιδευτικό κέντρο) και του εξοπλισμού

• Η κατάλληλη εκπαίδευση είναι μείζονος σημασίας για την κατανόηση της θερμογραφίας

• Το κόστος ενός ποιοτικού εξοπλισμού κυμαίνεται μεταξύ € 15000 – 50000

• Μην ξεχνάτε, ότι η επιθεώρηση με υπέρυθρη θερμογραφία δεν είναι τίποτα άλλο από μια αναφορά της κατάστασης του κτιρίου τη χρονική στιγμή της θερμογράφησης. Συνεπώς η θερμογράφηση υπό κακές θερμικές και περιβαλλοντικές συνθήκες δίνει αναξιόπιστες πληροφορίες

Δείτε εδώ πως γίνεται ο θερμογραφικός έλεγχος ενός μετασχηματιστή ισχύος

--------------

Είχατε ποτέ αναρωτηθεί αν υπάρχει τρόπος να προβλέψετε μια επερχόμενη βλάβη στον εξοπλισμό σας που θα ήταν μοιραία για την λειτουργία της εγκατάστασης αλλά και για την ασφάλεια του προσωπικού σας;

Έχετε αμφιβολίες για το πόσο ασφαλής είναι η ηλεκτρολογική εγκατάσταση στον χώρο σας;

Το πρόγραμμα προληπτικής συντήρησης που ακολουθείτε είστε σίγουρος ότι αποδίδει τα μέγιστα και δικαιολογεί το κόστος του;

Είστε υπεύθυνος για μια εγκατάσταση και ο ασφαλιστικός φορέας σας ζητάει πιστοποιημένη θερμογραφική επιθεώρηση;

Έχοντας λοιπόν ως κοινό σημείο, τα καθημερινά θέματα που απασχολούν όλους τους επαγγελματίες που επιζητούν την άρτια και ασφαλή λειτουργία της εγκατάστασης τους ,αλλά και τον εξορθολογισμό του κόστους συντήρησης θα πρέπει να γίνονται υψηλού επιπέδου Επιθεωρήσεις σε Βιομηχανίες με την χρήση θερμογραφίας και υπερήχων με στόχο την πρόγνωση και αποφυγή βλαβών που θα μπορούσαν να καταστούν μοιραίες  τόσο για την εγκατάσταση όσο και για την ασφάλεια του προσωπικού.

Θερμογραφικός έλεγχος

Δεδομένης λοιπόν της σοβαρότητας που έχει ο ηλεκτρομηχανολογικός εξοπλισμός κάθε εγκατάστασης, ας δούμε αναλυτικά τα σημεία τα οποία επωφελούνται ιδιαίτερα από τον θερμογραφικό έλεγχο και πως αν χρησιμοποιηθούν σωστά, μπορείτε να έχετε το κεφάλι σας ήσυχο με το χαμηλότερο δυνατό κόστος γλυτώνοντας από άσκοπες εργατοώρες.

α) Επιθεώρηση Ηλεκτρολογικού Εξοπλισμού:

Η κρισιμότητα του ηλεκτρολογικού εξοπλισμού μιας εγκατάστασης είναι δεδομένη. Λόγω της τάσης που έχουν όλα τα εξαρτήματα κατά την λειτουργία τους, είναι αδύνατον να προβούμε σε έλεγχο με τις συμβατικές μεθόδους. Παραδοσιακά λοιπόν για την συντήρηση του εξοπλισμού χρειαζόταν να γίνει διακοπή της τάσης και να γίνουν μια προς μια συσφίξεις και έλεγχοι στις συνδέσεις. Με την θερμογραφία, από έμπειρο και πιστοποιημένο χειριστή, μπορούμε με ασφάλεια, χωρίς να διακόψουμε καθόλου την κανονική λειτουργία της εγκατάστασης και οικονομικά να εντοπίσουμε με ακρίβεια όλα τα πιθανά σημεία που μπορούν να προξενήσουν βλάβες τόσο στον εξοπλισμό στην ¨Χαμηλή¨ όσο και στην ¨Μέση Τάση¨.

Αυτόματος διακόπτης με υπερθέρμανση

Ενδεικτικά, ορισμένες από τις πιο συχνές βλάβες που παρατηρούνται στις  ηλεκτρολογικές εγκαταστάσεις είναι :

-Ασυμμετρίες φάσεων,

-Χαλαρές συνδέσεις σε διακόπτες,

-Υπερθερμάνσεις καλωδίων από υψηλό φορτίο,

-Διαβρωμένους ακροδέκτες συνδέσεων,

-Διακόπτες και ρελέ που δουλεύουν σε θερμοκρασία εκτός των προδιαγραφών και τα οποία κινδυνεύουν από αστοχία,

-Ασφάλειες που δουλεύουν σε υψηλές θερμοκρασίες εκτός των ορίων και

-Γενικά θερμικές ανωμαλίες που μπορούν να παρατηρηθούν σε μια ηλεκτρολογική εγκατάσταση, οι οποίες είναι ύποπτες για ενδεχόμενες βλάβες.

β) Επιθεώρηση Μηχανολογικού Εξοπλισμού:

Με την αποτύπωση των θερμικών προτύπων έχουμε την δυνατότητα να ελέγξουμε με ασφάλεια και χωρίς να επέμβουμε στην λειτουργία τους, την κατάσταση λειτουργίας αντλιών, κινητήρων, ιμάντων, μηχανών εσωτερικής καύσης, εναλλακτών θερμότητας, βαλβίδων, μπόιλερ και γενικά μηχανολογικού εξοπλισμού που συναντάμε στην πλειοψηφία των εγκαταστάσεων.

υπερθέρμανση σε κινητήρα

Με την χρήση λοιπόν της θερμογραφίας, μπορούμε στον παραπάνω εξοπλισμό να εντοπίσουμε ανωμαλίες όπως:

-Προβληματικά ρουλεμάν,

-Φλάντζες με διαρροές,

-Υπερτανυσμένους ή υπότανυσμενους ιμάντες,

-Διαρροές βαλβίδων,

-Φραγμένες διόδους σε εναλλάκτες

-Ανωμαλίες σε μονωτικά υλικά και

-Διάφορες ακόμα περιπτώσεις που μπορούν να ανιχνευθούν από τα θερμικά πρότυπα των μηχανημάτων.

Συμπληρωματικοί έλεγχοι

Έχοντας ως γνώμονα την παροχή ολοκληρωμένων υπηρεσιών καταγραφής λειτουργίας  μιας εγκατάστασης θα πρέπει να γίνονται και συμπληρωματικοί έλεγχοι  που θα έρθουν να καλύψουν σημεία του εξοπλισμού που δεν μπορούν να καλυφθούν από την θερμογραφία.

Συμπληρωματικοί  λοιπόν έλεγχοι  με την θερμογραφία είναι η επιθεώρηση με υπερήχους και η ανάλυση υγρών.

1) Επιθεώρηση Υπερήχων

Με τους υπερήχους μπορούμε:

-Με ακρίβεια να εντοπίσουμε διαρροές πεπιεσμένου αέρα σε μια εγκατάσταση,

-Να ακούσουμε την κατάσταση των ρουλεμαν,

-Να ελέγξουμε την ορθή λειτουργία βαλβίδων και ατμοπαγίδων και τέλος

-Να ανιχνεύσουμε αντλίες με σπηλαιώσεις.

-Επιπρόσθετα με τους υπερήχους έχουμε την δυνατότητα να ανιχνεύσουμε φαινόμενα όπως τόξα, (arcing, tracking, corona) στους Μετασχηματιστές της Μέσης Τάσης και σε ηλεκτρολογικό εξοπλισμό που είναι καλυμμένος και η θερμογραφική επιθεώρηση δεν θα ήταν εφικτή.

2) Ανάλυση Υγρών

Τέλος στα πλαίσια της ολοκληρωμένης καταγραφής κατάστασης του εξοπλισμού μιας εγκατάστασης πρέπει να γίνεται ανάλυση ελαίου, πετρελαίου κλπ για την πλήρη καταγραφή της λειτουργίας των μηχανών. Όλες οι αναλύσεις να γίνονται από πιστοποιημένα  χημεία.

Σας παρουσιάζουμε ένα δείγμα ευρημάτων από θερμογραφικές επιθεωρήσεις στην βιομηχανια, με τα οποία καταφέρθηκε  είτε να βεβαιώθεί για την ασφαλή λειτουργία του εξοπλισμού είτε να βρεθεί και να αποτραπούν  βλάβες, ικανές να διακόψουν την εύρυθμη λειτουργία της εγκατάστασης.

 Διακόπτης με υπερθέρμανση στην 1η φάση

 Ρελέ πεδίου πυκνωτών

 Πεδίο πυκνωτών

 Μοτέρ ψύξης

 Αυτόματος διακόπτης Η/Ζ

 Αυτόματος διακόπτης καταναλώσεων

 Κακή σύνδεση αυτόματου διακόπτη

 Τοπική υπερθέρμανση σε μικρό αυτόματο

 Μοτέρ 2

 Ασφάλεια με πρόβλημα υπερθέρμανσης

 Πρόβλημα σε σωλήνα ψυκτικού υγρού

 Ασφάλειες προστασίας

 Πεδίο φωτισμού

 Πεδίο φωτισμού 2

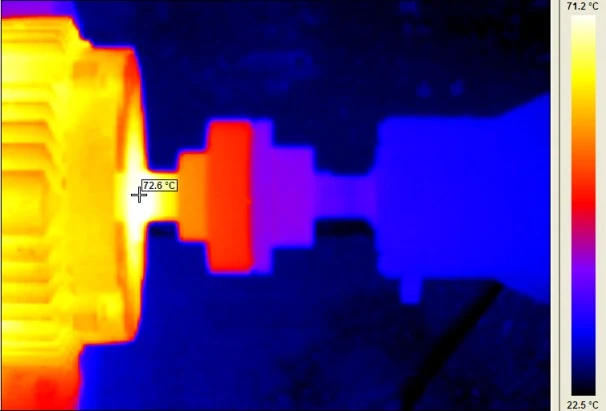

 Μοτέρ 3

 Μετασχηματιστής

 Υπερθέρμανση σε φάση μετασχηματιστή

 Υπερθέρμανση σε σύνδεση μετασχηματιστή

Πυκνωτής με υπερθέρμανση στις συνδέσεις

Τα τελευταία χρόνια η τεχνολογία αυτή άρχισε να γίνεται πιο προσιτή μέσω των θερμικών καμεών για κινητά

Link https://wiki.ezvid.com/best-thermal-imagers-for-android
tag : Thermal Imagers For Android
Link https://www.aliexpress.com/item/

Ακριβή τεχνολογία αλλά τα τελευταία χρόνια άρχισε να γίνεται πιο προσιτή μέσω των θερμικών καμεών για κινητά π.χ Flir One , Seek Thermal , PerfectPrime και όλο το παιχνίδι να παίζεται στην ανάλυση εικόνας με τις φτηνές της κατηγορίας να έχουν εκνευριστικά χαμηλές αναλύσεις εικόνας
Θέλω να τονίσω ότι τα μηχανήματα αυτά ειδικά στη βιομηχανία ( γραμμή παραγωγής ) και τα ξενοδοχεία μπορούν να λύσουν πολλά προβλήματα γιατί υπό κάποιες συνθήκες βοηθούν στην πρόβλεψη κάποιον βλαβών πριν συμβούν και την έγκαιρη αντικατάσταση ελαττωματικών εξαρτημάτων. Αυτό ειδικά στα Ξενοδοχεία μπορεί να είναι ο άσος στο μανίκι και να προλάβετε πολλά κακά !!!

Η μάχη των Κινέζων στα 118 ευρό https://www.aliexpress.com/w/wholesale-android-thermal-camera.html?switch_new_app=y

Προσοχή όμως !!! όλο το παιχνίδι να παίζεται στην ανάλυση εικόνας με τις φτηνές της κατηγορίας να έχουν εκνευριστικά χαμηλές αναλύσεις εικόνας !!! π.χ της Flir One Pro III είναι >>> ΘΕΡΜΙΚΗ ΑΝΑΛΥΣΗ: 160 Χ 120 pixels και δεν πρέπει να συμβιβάζεσαι σε κάτι μικρότερο από αυτό
