Πίνακες σωλήνων σε ίντσες (imperial) και σε χιλιοστά (metric)

Σωλήνας 0 5 ίντσες. Διάμετροι σωλήνων σε ίντσες και χιλιοστά. Κύρια γενικά χαρακτηριστικά

ίντσες	mm.	ίντσες	mm.	ίντσες	mm.	ίντσες	mm.	ίντσες	mm.
-	-	1	25,4	2	50,8	3	76,2	4	101,6
1/8	3,2	1 1/8	28,6	2 1/8	54,0	3 1/8	79,4	4 1/8	104,8
1/4	6,4	1 1/4	31,8	2 1/4	57,2	3 1/4	82,6	4 1/4	108,8
3/8	9,5	1 3/8	34,9	2 3/8	60,3	3 3/8	85,7	4 3/8	111,1
1/2	12,7	1 1/2	38,1	2 1/2	63,5	3 1/2	88,9	4 1/2	114,3
5/8	15,9	1 5/8	41,3	2 5/8	66,7	3 5/8	92,1	4 5/8	117,5
3/4	19,0	1 3/4	44,4	2 3/4	69,8	3 3/4	95,2	4 3/4	120,6
7/8	22,2	1 7/8	47,6	2 7/8	73,0	3 7/8	98,4	4 7/8	123,8

Παράμετροι νήματος ίντσας

Εξωτερική διάμετροςσυνδεδεμένος σωλήνας		Αξιολόγηση νήματος SAE	Βαθμολογία νήματος UNF	Εξωτερική διάμετρος νήματος, mm	Μέση διάμετρος νήματος, mm	βήμα κλωστής
mm	ίντσα	Αξιολόγηση νήματος SAE	Βαθμολογία νήματος UNF	Εξωτερική διάμετρος νήματος, mm	Μέση διάμετρος νήματος, mm	mm	νήμα/ίντσα
6	1/4""""	1/4""""	7/16""""-20	11,079	9,738	1,27	20
8	5/16""""	5/16""""	5/8""""-18	15,839	14,348	1,411	18
10	3/8""""	3/8""""	5/8""""-18	15,839	14,348	1,411	18
12	1/2""""	1/2""""	3/4""""-16	19,012	17,33	1,588	16
16	5/8""""	5/8""""	7/8""""-14	22,184	20,262	1,814	14
18	3/4""""	3/4""""	1""""-14	25,357	23,437	1,814	14
18	3/4""""	---	1""""1/16-14	26,947	25,024	1,814	14
20	7/8""""	---	1""""1/8-12	28,529	26,284	2,117	12
22	7/8""""	7/8""""	1""""1/4-12	31,704	29,459	2,117	12
22	7/8""""	---	1""""3/8-12	34,877	32,634	2,117	12
25	1""""	1""""	1""""1/2-12	38,052	35,809	2,117	12

Χάλκινοι αγωγοί, σύρματα και καλώδια

Διατομή αγωγού, mm	Χάλκινοι αγωγοί, σύρματα και καλώδια
	Τάση, 220 V		Τάση, 380 V
	ρεύμα, Α	ισχύς, kWt	ρεύμα, Α	ισχύς, kWt
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Αγωγοί, σύρματα και καλώδια αλουμινίου

Διατομή αγωγού, mm	Αγωγοί, σύρματα και καλώδια αλουμινίου
	Τάση, 220 V		Τάση, 380 V
	ρεύμα, Α	ισχύς, kWt	ρεύμα, Α	ισχύς, kWt
2,5	20	4,4	19	12,5
4	28	6,1	29	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Μεγέθη νημάτων ίντσες


	Διάμετρος νήματος σε mm			Βήμα νήματος σε mm	Αριθμός νημάτων ανά 1"
	εξωτερικό δ	μέση δ	εσωτερικό δ	Βήμα νήματος σε mm	Αριθμός νημάτων ανά 1"
3/16	4,762	4,085	3,408	1,058	24
1/4	6,350	5,537	4,724	1,270	20
5/16	7,938	7,034	6,131	1,411	18
3/8	9,525	8,509	7,492	1,588	16
1/2	12,700	11,345	9,989	2,117	12
5,8	15,875	14,397	12,918	2,309	11
3/4	19,05	17,424	15,798	2,540	10
7/8	22,225	20,418	18,611	2,822	9
1	25,400	23,367	21,334	3,175	8
1 1/8	28,575	26,252	23,929	3,629	7
1 1/4	31,750	29,427	27,104	3,629	7
1 1/2	38,100	35,39	32,679	4,233	6
1 3/4	44,450	41,198	37,945	5,080	5
2	50,800	47,186	43,572	5,644	4 1/2

Ονομαστική διάμετρος νήματος σε ίντσες
	Διάμετρος νήματος σε mm			Βήμα νήματος σε mm	Αριθμός νημάτων ανά 1"
	εξωτερικό δ	μέση δ	εσωτερικό δ	Βήμα νήματος σε mm	Αριθμός νημάτων ανά 1"
1/8	9,729	9,148	8,567	0,907	28
1/4	13,158	12,302	11,446	1,337	19
3/8	16,663	15,807	14,951	1,337	19
1/2	20,956	19,794	18,632	1,814	14
5/8	22,912	21,750	20,588	1,814	14
3/4	26,442	25,281	24,119	1,814	14
7/8	30,202	29,040	27,878	1,814	14
1	33,250	31,771	30.293	2,309	11
1 1/8	37,898	36,420	34,941	2,309	11
1 1/4	41,912	40,433	38,954	2,309	11
1 3/8	44,325	32,846	41,367	2,309	11
1 1/2	47,805	46,326	44,847	2,309	11
1 3/4	53,748	52,270	50,791	2,309	11
2	59,616	58,137	56,659	2,309	11

Πίνακας μετατροπής μονάδων

Μετατροπή ενεργειακών μονάδων	Μετατροπή μονάδων πίεσης
1 J = 0,24 θερμίδες	1 Pa = 1 N/m*m
1 kJ = 0,28 W*h	1 Pa \u003d 0,102 kgf / m * m
1 W = 1 J/s	1 atm = 0,101 MPa = 1,013 bar
1 θερμίδες = 4,2 J	1 bar = 100 kPa = 0,987 atm
1 kcal/h = 1,163 W	1 PSI = 0,06895 bar = 0,06805 atm

Πίνακες μετατροπής ίντσες σε μετρικές. Μέγεθος νήματος: πίνακας μετρικών νημάτων και ιντσών

Η διαδικασία επιλογής των απαιτούμενων διαστάσεων διατομής σπειρωμάτων, καλωδίων και σωλήνων είναι συχνά χρονοβόρα. Εκτός από την επιλογή κατάλληλα μεγέθηλαμβάνοντας υπόψη τις παραμέτρους του εξοπλισμού, ο πελάτης πρέπει να μετατρέψει ανεξάρτητα τα δεδομένα σε κατάλληλες μονάδες μέτρησης. Αυτή η διαδικασία είναι δαπανηρή από άποψη χρόνου.

Απλοποιούμε αυτήν την εργασία, καθώς σας προτείνουμε να χρησιμοποιήσετε έτοιμους πίνακες μετάφρασης. Στη σελίδα της ιστοσελίδας μας θα βρείτε πίνακες που θα σας βοηθήσουν να επιλέξετε εύκολα τα απαραίτητα νήματα για σωλήνες ιντσών, αγωγούς χαλκού και αλουμινίου συρμάτων και καλωδίων. Επίσης, μπορείτε να χρησιμοποιήσετε τον πίνακα μετατροπών ίντσας σε μετρικό, με αυτόν τον τρόπο να υπολογίσετε με ακρίβεια απαιτούμενες διαστάσειςενότητες.

Δυστυχώς, οι περισσότεροι κατασκευαστές εξοπλισμού αφήνουν τον πελάτη μόνο με τους υπολογισμούς. Επομένως, ένα άτομο πρέπει να αναζητήσει ανεξάρτητα στο Διαδίκτυο πίνακες μετάφρασης για να επιλέξει βέλτιστα μεγέθηδιατομές συρμάτων και διαμέτρους σωλήνων.

Εκτιμούμε τον χρόνο των πελατών μας, παρέχοντας σε όλους την ευκαιρία να τον χρησιμοποιήσουν έτοιμες λύσεις. Στους πίνακες μας μεταφρασμένο τυπικά μεγέθηαπό ίντσες έως χιλιοστά.

Σε αυτή τη σελίδα θα βρείτε επίσης μεταφράσεις των κύριων ενεργειακών μονάδων και μονάδων πίεσης, επομένως, θα μπορείτε να επιλέξετε τη σωστή ψυκτικός εξοπλισμός, λαμβάνοντας υπόψη τις επιμέρους συνθήκες τοποθέτησης και τους τρόπους λειτουργίας των μονάδων.

Σχετικά Άρθρα:

Το κύριο χαρακτηριστικό ενός χαλύβδινου σωλήνα είναι η διάμετρός του. Αυτή η παράμετρος καθορίζει το σκοπό, το μήκος του αγωγού, τη σύνθεση και φυσικά χαρακτηριστικάμεταφερόμενη ουσία. Όλες οι τιμές διαμέτρου είναι τυποποιημένες και ρυθμισμένες κανονιστικά έγγραφα- τα τυπικά μεγέθη και οι απαιτήσεις για προϊόντα ρυθμίζονται από την GOST. Κάθε τύπος σωλήνα έχει το δικό του πρότυπο.

Ποιες διαμέτρους σωλήνων υπάρχουν

Θεωρητικά, η διάμετρος του σωλήνα προστίθεται πολύ απλά στους τύπους κατά τον προσδιορισμό τυχόν τιμών. Στην πράξη, όλα είναι πιο περίπλοκα - διακρίνουν μεταξύ εξωτερικών, εσωτερικών, ονομαστικών διαμέτρων, πάχους τοιχώματος. Ποιοι είναι οι όροι και τι σημαίνουν;

Υπό όρους διέλευση - το εσωτερικό μέγεθος του σωλήνα, που προσδιορίζεται σε χιλιοστά. Σε ίντσες απαιτεί στρογγυλοποίηση. Χρησιμοποιείται για τη σωστή σύνδεση δύο προϊόντων, για παράδειγμα, ενός αγωγού και ενός εξαρτήματος.
Πάχος τοιχώματος σωλήνα (S)– φυσική ποσότητασε χιλιοστά, από τα οποία εξαρτώνται πολλοί δείκτες ποιότητας του προϊόντος, συμπεριλαμβανομένης της απόδοσης, του όγκου. Ορίζεται ως η διαφορά μεταξύ της εξωτερικής και της εσωτερικής διαμέτρου.
Εσωτερική διάμετρος - μια φυσική ποσότητα σε χιλιοστά, σημαντική παράμετροςγια τον προσδιορισμό της βατότητας του αυτοκινητόδρομου. Τύπος υπολογισμού: Dvn=Dn-2S
Εξωτερική διάμετρος (Dn) - έχει μικρές διαστάσεις (5 ... 102 mm), μεσαία - 103 ... 426 mm, μεγάλη - 427 mm ή περισσότερο.
ονομαστική διάμετρος - κοντά εξ ορισμού στην ονομαστική διάμετρο, αλλά έχει πιο ακριβείς τιμές.

Η αριθμητική τιμή των διαμέτρων των χαλύβδινων σωλήνων

Τεράστια ποικιλία σωλήνες από χάλυβα για διάφορους σκοπούς, απόδοση, τύποι παρουσιάζονται με τη μορφή πινάκων, όπου οι κύριες παράμετροι είναι:

υπό όρους πέρασμα (ή ονομαστική διάμετρος).
εξωτερική διάμετρος του σωλήνα.
πάχος τοιχώματος.

Μερικές φορές το βάρος του προϊόντος εισάγεται στον πίνακα διαμέτρου χαλύβδινων σωλήνων ανάλογα με τις διαστάσεις του, καθώς και τις παραμέτρους της ονομαστικής διαμέτρου.

Πίνακες τιμών διαμέτρων χαλύβδινων σωλήνων

Οι πίνακες είναι βολικοί στη χρήση κατά τον προσδιορισμό των ακριβών διαστάσεων των προϊόντων όταν συνδέονται. Για παράδειγμα, οι χαλύβδινοι σωλήνες υποδεικνύονται συχνότερα σε ίντσες - αυτή η διάσταση είναι αποδεκτή σε πολλά μέρη του κόσμου. Ενώ πολυμερή προϊόντασυνηθίζεται να υπολογίζεται σε χιλιοστά, γεγονός που δημιουργεί κάποιες δυσκολίες κατά την ένωση μετάλλου-πλαστικού, χυτοσίδηρου, σωλήνες χαλκούμε ατσάλι μέσα υδραυλικό σύστημα. Οι πίνακες αντιστοίχισης διαμέτρου βοηθούν στον προσδιορισμό τις σωστές διαστάσειςσυνδετικά στοιχεία και συνδέστε τα σωστά.

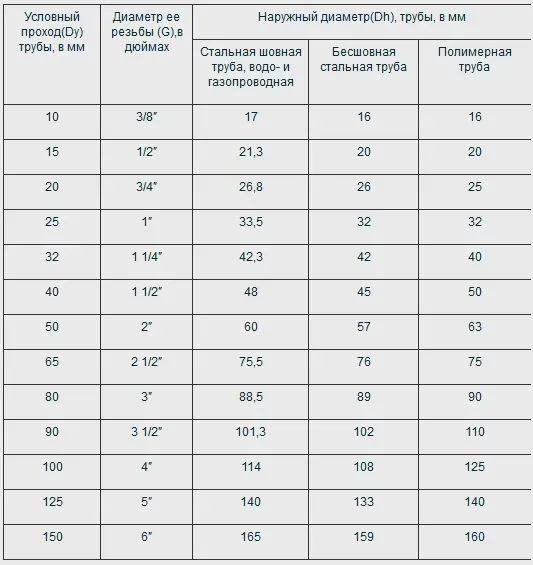

Πίνακας 1. Τυπικά μεγέθη χαλύβδινων συγκολλημένων και χωρίς ραφή σωλήνων

Ονομαστική διάμετρος σωλήνα (Dy) mm	Διάμετρος νήματος (G), ίντσα	Εξωτερική διάμετρος σωλήνα (Dout), mm
Ονομαστική διάμετρος σωλήνα (Dy) mm	Διάμετρος νήματος (G), ίντσα	Χαλύβδινος σωλήνας νερού και αερίου	Χάλυβας χωρίς ραφή	Πολυμερές
10	3/8"	17	16	16
15	1/2"	21,3	20	20
20	3/4"	26,8	26	25
25	1"	33,5	32	32
32	1 1/4"	42,3	42	40
40	1 1/2"	48	45	50
50	2"	60	57	63
65	2 1/2"	75,5	76	75
80	3"	88,5	89	90
90	3 1/2"	101,3	102	110
100	4"	114	108	125
125	5"	140	133	140
150	6"	165	159	160

Στον πίνακα 1, οι ονομαστικές διάμετροι σε mm αντιστοιχούν σε ορισμένες τιμές της εσωτερικής διαμέτρου σε ίντσες. Παρατηρήστε πώς διαφέρουν οι εξωτερικές διάμετροι. διαφορετικό είδοςσωλήνες: χωρίς ραφή, ηλεκτροσυγκολλημένοι, μέταλλο-πλαστικό. Η διαφορά μπορεί να είναι έως και 17 mm.

Πώς να μετατρέψετε σωστά τις ίντσες σε χιλιοστά

Οι μονάδες ίντσας στρογγυλοποιούνται προς τα πάνω όταν μετατρέπονται σε χιλιοστά. Προφανώς, γνωρίζοντας ότι η σταθερά 1 ίντσα είναι ίση με 2,54 cm, μπορείτε να υπολογίσετε ανεξάρτητα τις τιμές της διαμέτρου σύμφωνα με τη μετρική διάσταση. Αλλά το πρόβλημα δεν είναι πώς να υπολογίσετε, αλλά πώς να προσδιορίσετε σωστά τη διάμετρο. Όπως δείχνουν οι πρακτικές μετρήσεις των χαλύβδινων σωλήνων, η σημειωμένη διάμετρός τους σε ίντσες δεν αντιστοιχεί στα μετρούμενα δεδομένα σε χιλιοστά. Δηλαδή, το μέγεθος είναι 1 ”(αντίστοιχα 25,4 mm), αλλά στην πραγματικότητα αποδεικνύεται 33,5 mm. Ποιος είναι ο λόγος αυτής της ασυμφωνίας;

Πρώτα απ 'όλα, η εσωτερική διάμετρος του σωλήνα είναι σφραγισμένη στον χαρακτηρισμό. Δεύτερον, η μονάδα μέτρησης της διαμέτρου είναι η διάσταση της υπό όρους διόδου (DN), η οποία υποδεικνύεται σε ακέραιους αριθμούς. Επιπλέον, η τιμή του μεγέθους αυξάνεται με την αύξηση του δείκτη (βατότητας) του σωλήνα κατά 40-60% σε κάθε βήμα. Η υπό όρους διέλευση του σωλήνα αντιστοιχεί στο εσωτερικό διάκενο (ονομαστική διάμετρος) της γραμμής, αλλά ως τελική τιμή λαμβάνεται ένας ακέραιος, με την υπολογιζόμενη τιμή στρογγυλοποιημένη προς τα πάνω. Η υπό όρους διέλευση της γραμμής είναι τυποποιημένη σύμφωνα με το GOST 355-52.

Για να επιλέξετε σωστά στοιχεία αερίου και νερού με ενδείξεις ιντσών, η καλύτερη επιλογήθα χρησιμοποιηθούν πίνακες. Κατά τη σύνδεση στοιχείων αγωγού νερού και αερίου με συστήματα μέτρησης μετρικών και ιντσών (για παράδειγμα, χαλύβδινους αγωγούςμε προϊόντα από χαλκό, ορείχαλκο, πολυπροπυλένιο) είναι σημαντικό να λαμβάνεται υπόψη όχι μόνο η εσωτερική, αλλά και η εξωτερική διάμετρος.

Τυπικά μεγέθη χαλύβδινων σωλήνων

Οι γενικά αποδεκτές τυπικές τιμές για την εσωτερική διάμετρο των χαλύβδινων σωλήνων καθορίζονται στη συνέχεια: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110 κ.λπ. Η υπό όρους διέλευση του σωλήνα, που υπολογίζεται σε ίντσες, όταν μετατρέπεται στο μετρικό σύστημα, απλώς στρογγυλοποιείται προς τα πάνω στην πλησιέστερη παράμετρο από το τυπικό εύρος.

Οι πιο συχνά χρησιμοποιούμενοι σωλήνες έχουν διάμετρο από 426 έως 1220 mm. Πρόκειται για γραμμές για συστήματα ύδρευσης, αερίου, αποχέτευσης, άρδευσης.

Για υδραυλικές εγκαταστάσεις και θέρμανση σε διαμερίσματα πολυώροφων και ιδιωτικών κτιρίων χρησιμοποιούνται σωλήνες μικρής διαμέτρου. Τα προϊόντα χάλυβα μέσης διαμέτρου χρησιμοποιούνται για ανυψωτικά σε αστικές υποδομές, καθώς και στη βιομηχανία πετρελαίου. Πρόκειται για προϊόντα με διάμετρο ¾", για καλωδίωση στο εσωτερικό ½".
Γιούλια Πετριτσένκο, ειδικός

Σύμφωνα με τους πίνακες, οι διάμετροι των σωλήνων από πλαστικό, χαλκό, ορείχαλκο προσδιορίζονται ομοίως. Η μέθοδος μετατροπής της ίντσας σε μετρική χρησιμοποιείται κατά τη σύνδεση προϊόντων από διαφορετικά υλικά. Με την παρουσία εξαρτημάτων, η εγκατάσταση αγωγών αερίου από χάλυβα απλοποιείται - αυτές οι αποχρώσεις λαμβάνονται ήδη υπόψη στα συνδετικά στοιχεία.

Και πώς αντιμετωπίζετε τον υπολογισμό των διαμέτρων των σωλήνων; Ποιος είναι ο πιο σημαντικός δείκτης για εσάς κατά την εγκατάσταση αγωγών; Κοινοποιήστε στα σχόλια.

Οι πιο σημαντικές παράμετροι των προϊόντων σωλήνων είναι οι διάμετροι σωλήνων σε ίντσες και χιλιοστά. Πολλοί ιδιοκτήτες ακινήτων αντιμετωπίζουν την ανάγκη αντικατάστασης του συστήματος σωληνώσεων και, κατά συνέπεια, την αναζήτηση των απαιτούμενων υλικών. Η συναρμολόγηση υψηλής ποιότητας μπορεί να διασφαλιστεί με την προϋπόθεση ότι η διάμετρος του σωλήνα και οι διαστάσεις των στοιχείων σύνδεσης ταιριάζουν.

Ονομασίες διαστάσεων σύγχρονων τύπων σωλήνων

Κατά την επιλογή των απαραίτητων προϊόντων, ανεξάρτητα από το υλικό από το οποίο κατασκευάζονται, θα πρέπει να ληφθούν υπόψη ορισμένοι δείκτες:

Εξωτερική διάμετρος (Dн) σε χιλιοστά. Το κύριο χαρακτηριστικό των σωλήνων. Το άθροισμα του εσωτερικού τμήματος του σωλήνα και το διπλάσιο του πάχους του τοιχώματος είναι η εξωτερική παράμετρος.
Εσωτερική διάμετρος (τμήμα εργασίας) σε χιλιοστά. Αυτή η ρύθμιση έχει μεγάλης σημασίαςγια τον προσδιορισμό της βατότητας του συστήματος. Για να το μάθετε, είναι απαραίτητο να αφαιρέσετε το διπλάσιο του πάχους του τοιχώματος του σωλήνα από την εξωτερική διάμετρο.
Πάχος τοιχώματος σε χιλιοστά (S). Η ποιότητα των προϊόντων σωλήνων - ο όγκος και η αντοχή του - εξαρτάται από αυτήν την παράμετρο. Υπολογίζεται ως η διαφορά μεταξύ των τιμών του εξωτερικού και του εσωτερικού τμήματος του σωλήνα.
Ονομαστικό πέρασμα σε χιλιοστά, σημειωμένο ως Dу. Είναι η μέση τιμή της εσωτερικής διαμέτρου, η οποία στρογγυλοποιείται προς τα πάνω τυπική παράμετροςστη μεγάλη πλευρά. Αυτό το μέγεθος λαμβάνεται υπόψη κατά την επιλογή των κατάλληλων εξαρτημάτων και εξαρτημάτων.
Ονομαστική διάμετρος σε ίντσες. Αυτή η έννοιαεισήχθη για την τυποποίηση της επισήμανσης προϊόντων που κατασκευάζονται από διαφορετικά υλικά. Η τιμή είναι ίση με την ονομαστική οπή (διαβάστε επίσης: "Ποια είναι η ονομαστική διάμετρος του σωλήνα; Κανόνες και πρότυπα"). Αυτή η παράμετρος σάς επιτρέπει να επιλέγετε προϊόντα κατασκευασμένα από διαφορετικούς τύπους πρώτων υλών όταν τα συνδυάζετε στο σύστημα. Το γεγονός είναι ότι τα μεγέθη σωλήνων σε ίντσες υποδεικνύονται στα προϊόντα χαλύβδινων σωλήνων, αλλά ο χαλκός και το αλουμίνιο επισημαίνονται σε χιλιοστά. Οι τιμές της ίντσας πρέπει να στρογγυλοποιηθούν προς τα πάνω.

Συστήματα μέτρησης για σωλήνες

Υπάρχουν δύο μέθοδοι μέτρησης, η εμφάνιση των οποίων έχει ιστορικές ρίζες:

αυτοκρατορικό σύστημα- εκφράζεται σε ίντσες. Επί του παρόντος, χρησιμοποιείται αποκλειστικά για σωλήνες νερού και αερίου από χάλυβα και εξαρτήματα για τη διευθέτηση των αγωγών νερού.
μετρικό σύστημαέχει τις ακόλουθες μονάδες μέτρησης - χιλιοστά, εκατοστά, μέτρα. Χρησιμοποιείται για όλους τους άλλους τύπους προϊόντων σωλήνων.

Στην περίπτωση σύνδεσης αγωγών από διάφορα υλικά, και υπάρχουν δυσκολίες στη μετατροπή σε χιλιοστά και αντίστροφα. Μια συνηθισμένη ίντσα είναι ίση με 25,4 χιλιοστά - χρησιμοποιείται για τη μέτρηση της διαμέτρου του εσωτερικού. Αλλά υπάρχει επίσης μια ειδική μονάδα μέτρησης - αυτή είναι μια ίντσα σωλήνα, η οποία είναι 33.249 χιλιοστά. Η ιδιαιτερότητά του εξηγείται από το γεγονός ότι περιλαμβάνει την εσωτερική διάμετρο και το πάχος δύο τοίχων. Η εξαίρεση είναι ο αγωγός ½ ιντσών.

Διαφορές μεταξύ μετρικών και ιντσών συστημάτων μέτρησης

Οπτικά, δεν θα είναι δύσκολο να διακρίνετε έναν σωλήνα ίντσας από έναν μετρικό. Για να το κάνετε αυτό, απλά κοιτάξτε τα νήματα του νήματος. Ταυτόχρονα, είναι σχεδόν αδύνατο να παρατηρήσετε τη διαφορά σε μοίρες μεταξύ των στροφών με γυμνό μάτι, αφού για ένα προϊόν ίντσας είναι 55 και για ένα μετρικό προϊόν είναι 60. Αλλά είναι σχεδόν αδύνατο να μην το δείτε ένας σωλήνας μιας ίντσας έχει στρογγυλεμένα σπειρώματα.

Για να μετρήσετε το βήμα του νήματος, μπορείτε να χρησιμοποιήσετε ειδική συσκευή, το οποίο ονομάζεται μετρητής νήματος, αλλά ελλείψει αυτού, θα το κάνει ένας συνηθισμένος σχολικός χάρακας ή οποιαδήποτε άλλη συσκευή μέτρησης.

Οι μετρικοί σωλήνες μετρώνται μόνο κατά μήκος των εξωτερικών ορίων των σπειρωμάτων και οι σωλήνες ίντσας μετρώνται αποκλειστικά κατά μήκος εσωτερική επιφάνεια. Για να μάθετε το μέγεθος του σωλήνα σε ίντσες και mm,

Θα πρέπει κανείς να χρησιμοποιήσει το αυτοκρατορικό ή μετρικό σύστημα μέτρησης, καθένα από τα οποία είναι σήμερα σε ζήτηση.

Μετατροπή μεγεθών ιντσών σε μετρικά μεγέθη

Εάν είναι απαραίτητο, μπορείτε να χρησιμοποιήσετε την ειδική βιβλιογραφία αναφοράς που περιέχει τους σχετικούς πίνακες. Για παράδειγμα, στο GOST, το οποίο ρυθμίζει τις παραμέτρους του VGP, υπάρχουν τιμές τόσο μιας ίντσας υπό όρους μετάβασης όσο και ενός χιλιοστού.

Έτσι, εάν χρησιμοποιήσετε τον πίνακα, γίνεται σαφές ότι οι διαστάσεις του σωλήνα ιντσών δεν θα είναι ίσες με 25,4 χιλιοστά. Υπό όρους διέλευση - θα είναι 25 χιλιοστά με εξωτερική διάμετρο -33,6 χιλιοστά.

Ο πιο βολικός πίνακας περιέχει το μέγεθος της υπό όρους διέλευσης του σωλήνα, εκφρασμένο σε ίντσες, του εξωτερική διάστασηκαι ισοδύναμη διάμετρος σε χιλιοστά. Αντιστοιχεί στο εύρος ζώνης της ίντσας. Έτσι, ένα τμήμα χαλύβδινου αγωγού 1 ίντσας μπορεί να συνδεθεί με ένα προϊόν πολυαιθυλενίου, στο οποίο η υπό όρους δίοδος είναι 25 χιλιοστά.

Ποιο είναι το μέγεθος των σωλήνων ιντσών σε mm;

Επί κατασκευαστική αγοράδημοφιλή σχέδια 2 μεγεθών:

1\2 και 3\4 - αποτελούν μια ξεχωριστή κατηγορία. λόγω ειδικών παραμέτρων νήματος (1.814), ανά 1 μονάδα. Τα μέτρα αντιστοιχούσαν σε 14 σκέλη.
μέσα σε 1 - 6 ίντσες, το βήμα μειώνεται στα 2.309, σχηματίζοντας 11 νήματα που δεν επηρεάζουν τη μείωση ή την αύξηση της ποιότητας της σύνδεσης.

Η μία ίντσα έχει μήκος 25,4 mm, χρησιμοποιείται για τον προσδιορισμό των εσωτερικών παραμέτρων, αλλά κατά την τοποθέτηση ενισχυμένων σωλήνων, η διάμετρος είναι 33,249 mm (συμπεριλαμβανομένου του εσωτερικού τμήματος και 2 τοίχων). Σε ποικιλία μεταλλικές κατασκευέςυπάρχει μια εξαίρεση - προϊόντα σε ½ ίντσα, όπου το εξωτερικό τμήμα είναι 21,25 mm. Αυτή η παράμετρος χρησιμοποιείται κατά τον υπολογισμό των διαστάσεων σωλήνων με κυλινδρικά σπειρώματα. Κατά τον υπολογισμό για σωλήνες με διατομή 5 ιντσών, η εσωτερική διάσταση θα είναι 12,7 cm και η εξωτερική - 166,245 (επιτρέπεται μείωση σε 1 δεκαδικό ψηφίο).

Η διαφορά μεταξύ των συστημάτων μέτρησης

Όσον αφορά τις εξωτερικές παραμέτρους, τα σχέδια ιντσών δεν διαφέρουν από τα μετρικά, η διαφορά έγκειται στον τύπο των εγκοπών. Υπάρχουν 2 τύποι νημάτων σύμφωνα με το σύστημα ιντσών - αγγλικά και αμερικανικά. Η πρώτη επιλογή αντιστοιχεί σε γωνία εγκοπής 55 μοιρών και το μετρικό (αμερικάνικο) σύστημα με γωνία 60 μοιρών. ΓΕΝΙΚΑ αποδεκτο.

Σε διαφορετικούς βαθμούς, είναι δύσκολο να διακρίνει κανείς τη γωνία κατά 55 - για ίντσες και 60 - για μετρικά σχέδια και η στρογγυλοποίηση των νημάτων είναι αμέσως ορατή, η εμφάνιση σφάλματος είναι αδύνατη. Ένας μετρητής νήματος χρησιμοποιείται για τη μέτρηση του βήματος του νήματος, αλλά ένας συνηθισμένος χάρακας ή άλλη συσκευή χρησιμοποιείται καλά αντ' αυτού.

Αντικατάσταση χαλύβδινων σωλήνων με πολυμερείς

Στο δίκτυο ύδρευσης και φυσικού αερίου, προϊόντα χάλυβα, του οποίου η διάμετρος υποδεικνύεται σε ίντσες (1″, 2″) ή σε κλάσματα (1/2″, 3/4″). Κατά τη μέτρηση της διατομής του σωλήνα 1″, το αποτέλεσμα θα είναι 33,5 mm, που αντιστοιχεί σε 1″ (25,4 mm). Κατά την τοποθέτηση στοιχείων ενίσχυσης αγωγών, όπου οι παράμετροι υποδεικνύονται σε ίντσες, δεν υπάρχουν δυσκολίες. Αλλά κατά την εγκατάσταση προϊόντων από PP, χαλκό ή ανοξείδωτο χάλυβα αντί για κατασκευές από χάλυβα, απαιτείται να λαμβάνεται υπόψη η διαφορά στο όνομα και τις παραμέτρους.

Για να δημιουργηθεί ένα δεδομένο επίπεδο ροής, λαμβάνεται υπόψη η εσωτερική διάμετρος των σωλήνων. Για συνηθισμένους σωλήνες ιντσών, είναι 27,1 mm, για ενισχυμένους 25,5 mm, πλησιέστερα στο 1 ″. Οι αγωγοί χαρακτηρίζονται σε συμβατικές μονάδες της περιοχής ροής Du (DN). Καθορίζει τις παραμέτρους της απόστασης του σωλήνα και υποδεικνύεται σε αριθμητικές τιμές. Το βήμα του τμήματος υπό όρους ροής επιλέγεται λαμβάνοντας υπόψη την αύξηση των χαρακτηριστικών απόδοσης κατά 40-60% με αύξηση του δείκτη. Αν το εξωτερικό διατομήκαι ο σκοπός των κατασκευών, χρησιμοποιώντας τον πίνακα διαστάσεων, προσδιορίζεται η εσωτερική διατομή.

Στη διαδικασία σύνδεσης χαλύβδινων σωλήνων με πολυμερείς κατασκευές, αντικαθιστώντας το ένα με το άλλο, χρησιμοποιούνται συμβατικοί προσαρμογείς. Η αναντιστοιχία διαστάσεων προκύπτει από τη χρήση προϊόντων χαλκού, αλουμινίου ή ανοξείδωτου χάλυβα που κατασκευάζονται σύμφωνα με μετρικά πρότυπα. Λαμβάνονται υπόψη οι πραγματικές μετρικές διαστάσεις των σωλήνων - εσωτερικές και εξωτερικές.

Σωλήνες χάλυβα της Ρωσικής Ομοσπονδίας σε σύγκριση με το ευρωπαϊκό πρότυπο

Για να συγκρίνετε τη σειρά σωλήνων σύμφωνα με τα GOST RF και τα ευρωπαϊκά πρότυπα, χρησιμοποιείται ο ακόλουθος πίνακας:

Πώς να αποφασίσετε για την επιλογή της διαμέτρου;

Από διάμετρο σωλήνες νερούΤα χαρακτηριστικά διεκπεραίωσής τους εξαρτώνται - ο όγκος του νερού που διέρχεται για 1 μονάδα. χρόνος. Εξαρτάται από την ταχύτητα ροής του νερού. Με την αύξησή του αυξάνεται ο κίνδυνος πτώσης πίεσης στη γραμμή. Τα χαρακτηριστικά απόδοσης υπολογίζονται σύμφωνα με τύπους, αλλά κατά τον σχεδιασμό καλωδίωσης εντός του διαμερίσματος, λαμβάνουν σωλήνες ορισμένων παραμέτρων.

Για το υδραυλικό σύστημα:

Για τον ανυψωτικό, χρησιμοποιούνται κατασκευές με εσωτερική διατομή:

Δεδομένου ότι η εσωτερική διατομή της μισής ίντσας πολυμερείς σωλήνεςποικίλλει στην περιοχή από 11 έως 13 mm και μία ίντσα - από 21 έως 23, ένας έμπειρος υδραυλικός θα μπορεί να προσδιορίσει τις ακριβείς παραμέτρους κατά την αντικατάσταση. Με πολύπλοκο τύπο καλωδίωσης, πολυάριθμες ενώσεις, στροφές και τοποθέτηση δικτύου μεγάλη απόσταση, μειώνοντας την πίεση, θα πρέπει να είναι δυνατή η πραγματοποίηση της καλωδίωσης σωλήνων με μεγάλη διατομή. Καθώς η διάμετρος αυξάνεται, το επίπεδο πίεσης αυξάνεται.

Ακολουθεί ένας πίνακας για τον προσδιορισμό της βατότητας των χαλύβδινων σωλήνων:

Διάμετρος χαλύβδινου σωλήνα

Η διατομή των σωλήνων αντιστοιχεί σε έναν αριθμό δεικτών:

Ονομαστική διάμετρος (Dn, Dy) - ονομαστικές παράμετροι (σε mm) της εσωτερικής διατομής των σωλήνων ή των στρογγυλεμένων δεικτών τους, σε ίντσες.
Ονομαστική τιμή (Dn Dn,).
εξωτερικό μέγεθος. Το μετρικό σύστημα υπολογισμού επιτρέπει την ταξινόμηση δομών σε μικρές - από 5 ... 102 mm, μεσαίες - από 102 ... 426, μεγάλες - 426 mm και περισσότερο.
Πάχος τοιχώματος.
εσωτερική διάμετρος.

Η εσωτερική διατομή σωλήνων με διαφορετικά σπειρώματα αντιστοιχεί στις ακόλουθες παραμέτρους:

Σωλήνας 1/2 ίντσας - 1,27 cm.
3/4 ίντσας - 1,9 cm;
7/8 ίντσας - 2,22 cm;
1 ίντσα - 2,54 cm;
1,5 ίντσες - 3,81 cm;
2 ίντσες - 5,08 cm.

Οι ακόλουθοι δείκτες χρησιμοποιούνται για τον προσδιορισμό της διαμέτρου του σπειρώματος:

αγωγός 1/2 ίντσας - 2,04 - 2,07 cm;
3/4 ίντσες - 2,59 - 2,62 cm;
7/8 ίντσας - 2,99 - 3 cm;
1 ίντσα - 3,27 - 3,3 cm;
1,5 ίντσες - 4,58 - 4,62 cm;
2 ίντσες - 5,79 - 5,83 cm.

Πίνακας αντιστοιχίας μεταξύ της διαμέτρου των χαλύβδινων σωλήνων και των πολυμερών κατασκευών:

Τιμές χαλύβδινων σωλήνων:

Διάμετρος σωλήνα PP

Οι σωλήνες PP παράγονται με διάμετρο από 0,5 έως 40 cm ή περισσότερο. Η διάμετρος είναι εσωτερική και εξωτερική. Η πρώτη ένδειξη σάς επιτρέπει να μάθετε τον όγκο των περιβαλλόντων που διασχίζονται σε 1 μονάδα. χρόνος. Η εξωτερική διατομή χρησιμοποιείται για υπολογισμούς κατασκευής, δηλαδή για την επιλογή μιας θέσης ή λάκκου για την τοποθέτηση αυτοκινητόδρομου. Οι εξωτερικές παράμετροι σας επιτρέπουν να επιλέξετε τα σωστά εξαρτήματα με τους αντίστοιχους εσωτερικούς δείκτες.

Μικρό - 0,5; 1; 1,5; 2; 2.5; 3.2; 4; 5; Τα 6,3 και 7,5 cm χρησιμοποιούνται για συστήματα θέρμανσης, αποχετεύσεις και παροχή νερού σε ιδιωτικά κτίρια. Μια εσωτερική διατομή 3,2 cm είναι πιο δημοφιλής σε πολυώροφα κτίρια.
Μεσαίο - 8; 9; 10; έντεκα; 12,5; 16; 20; Τα 25 και 31,5 cm χρησιμοποιούνται για τη διευθέτηση συστημάτων ύδρευσης και αποχέτευσης, επιτρέποντάς σας να αλλάξετε προϊόντα από χυτοσίδηρο με παρόμοιες εξωτερικές παραμέτρους. Εσωτερικό μέγεθοςσε 8, 9 και 10 cm ιδανικό για χημικά περιβάλλοντα.
Μεγάλο - 40 cm ή περισσότερο χρησιμοποιείται για τη διευθέτηση συστημάτων παροχής κρύου νερού και εξαερισμού.

Οι σωλήνες επισημαίνονται σε ίντσες και mm. Όταν επιλέγετε σχέδια για υδραυλικές εγκαταστάσεις και σύστημα θέρμανσης, λαμβάνεται υπόψη το πάχος του τοιχώματος, το οποίο επηρεάζει την υπό όρους βατότητα των αυτοκινητοδρόμων με τις ίδιες εξωτερικές παραμέτρους. Με αύξηση της παραμέτρου του, επιτρέπεται αύξηση της πίεσης στο υδραυλικό σύστημα. Οι μικρές διαστάσεις επιτρέπουν τη μείωση του επιπέδου του κόστους για την αγορά υλικού και την κατανάλωση νερού.

Σωλήνας ίντσας - διαστάσεις σε mm και διάμετρος

Σωλήνας ιντσών - διαστάσεις (σε mm), Προδιαγραφέςκαι τιμές. Πίνακας αντιστοιχίας για χάλυβα και πλαστικά προϊόνταγια παροχή φυσικού αερίου και νερού. Η διαφορά μεταξύ GOST και ευρωπαϊκών προτύπων.

Σωλήνας 1 ίντσας - τι διάμετρος

Είναι αδύνατο να τοποθετηθεί ένα σύστημα επικοινωνίας οποιουδήποτε είδους με τέτοιο τρόπο ώστε να αποφεύγονται εντελώς οι συνδέσεις. Μόνο και μόνο επειδή ο αγωγός οδηγείται τελικά σε κάποιο είδος αντικειμένου κατανάλωσης - υδραυλικά, καλοριφέρ, πλυντήριο, και συνδέεται στην πρίζα της συσκευής. Και η κύρια προϋπόθεση για μια σφραγισμένη συναρμολόγηση υψηλής ποιότητας είναι η αντιστοιχία μεταξύ της διαμέτρου του σωλήνα και του μεγέθους του στοιχείου σύνδεσης.

Παράμετροι διαστάσεων του σωλήνα

Ανεξάρτητα από το υλικό κατασκευής - πολυμερές, μέταλλο, κεραμικά και ούτω καθεξής, το προϊόν χαρακτηρίζεται από έναν αριθμό δεικτών, βάσει των οποίων ο καταναλωτής μπορεί να επιλέξει το απαραίτητο προϊόν.

Η εξωτερική διάμετρος είναι εξωτερική διάστασησωλήνες ( μιλαμεμόνο για μια κυκλική τομή).
Εσωτερικό - το μέγεθος του τμήματος εργασίας.
Πάχος τοιχώματος - καθορίζει σε μεγάλο βαθμό την αντοχή του προϊόντος.

Το άθροισμα της εσωτερικής διαμέτρου και το διπλάσιο του πάχους του τοιχώματος είναι η εξωτερική διάμετρος. Η πραγματική κατάσταση των πραγμάτων αντιστοιχεί σε αυτή τη δήλωση. Αλλά όταν πρόκειται για VGP, είναι απαραίτητο να λάβετε υπόψη το ακόλουθο σημείο. Τις περισσότερες φορές, οι αγωγοί συνδέονται με μια μέθοδο με σπείρωμα. Το νήμα εφαρμόζεται στο εξωτερικό μέρος, με αποτέλεσμα η διάμετρος του νήματος να μην είναι σε καμία περίπτωση ίση με το εξωτερικό μέγεθος. Και δεδομένου ότι είναι σημαντικό για την εγκατάσταση να γνωρίζει ακριβώς τους δείκτες σπειρώματος, αυτή η παράμετρος αποδεικνύεται πιο σημαντική και συχνά υποδεικνύεται αντί για το πραγματικό μέγεθος του προϊόντος.

Για παράδειγμα, ένας αγωγός 1 ίντσας δεν είναι καθόλου ίσος σε εξωτερική διάμετρο με 2,54 cm, αφού 1 ίντσα είναι ένδειξη του μεγέθους του νήματος.

Αυτή η σύγχυση επιδεινώνεται από τη χρήση δύο συστημάτων μέτρησης, αφενός, και από την ποικιλία των προϊόντων που διατίθενται σήμερα.

Πάσο υπό όρους

Το έργο του υδραυλικού συστήματος είναι να παρέχει ομοιόμορφα όλους τους καταναλωτές με την κατάλληλη ποσότητα νερού. Οι κύριες παράμετροι υπολογισμού είναι διακίνησηαγωγού, δηλαδή την ποσότητα νερού που μπορεί να περάσει ανά μονάδα χρόνου.

Αυτή η παράμετρος ονομάζεται υπό όρους πέρασμα - Dn. Δεν έχει μονάδα μέτρησης καθαυτή - είναι μια υπό όρους, μη πραγματική τιμή, που υποδεικνύεται σε ακέραιους αριθμούς και υποδεικνύει το κατά προσέγγιση υπό όρους διάκενο του σωλήνα. Το βήμα μεταξύ των τιμών υπολογίζεται θεωρητικά, με την προϋπόθεση ότι με κάθε επόμενη αύξηση, η απόδοση του αγωγού αυξάνεται κατά 40-60%.

Η ευκολία του συστήματος είναι προφανής μόνο στην πρακτική χρήση. Αρκεί να επιλέξετε αγωγούς και εξαρτήματα με ίση υπό όρους δίοδο σύμφωνα με τον πίνακα για να διασφαλιστεί ένα λειτουργικό σύστημα υδραυλικών εγκαταστάσεων.

Αντίστοιχα, ένας χαλύβδινος σωλήνας 1 ίντσας έχει ονομαστική οπή 1 ίντσας, ενώ η πραγματική εσωτερική του διάμετρος είναι 25,5 mm, η εξωτερική με σπείρωμα είναι 33, 25.

Συστήματα μέτρησης

Η παρουσία δύο μεθόδων μέτρησης έχει ιστορικές ρίζες.

Imperial - σε ίντσες, σήμερα χρησιμοποιείται μόνο για χαλύβδινους σωλήνες νερού και αερίου και σχετικά εξαρτήματα υδραυλικών εγκαταστάσεων.
Μετρικό - σε mm, cm και m. Χρησιμοποιείται για οποιαδήποτε άλλα προϊόντα σωλήνων.

Κατά την ένωση αγωγών από διαφορετικά υλικά, προκύπτουν δυσκολίες με τον επανυπολογισμό από το ένα σύστημα στο άλλο.

Σωλήνες ιντσών και μετρικών

Τόσο οι αγωγοί ιντσών όσο και οι τυπικοί χάλυβας παράγονται, γεγονός που μπερδεύει περαιτέρω το θέμα. Μπορείτε να τα διακρίνετε οπτικά από τον τύπο του νήματος του νήματος - ένας σωλήνας 1 ίντσας έχει στρογγυλεμένα σπειρώματα. Οι φωτογραφίες δείχνουν δείγματα.

Το βήμα του νήματος μετριέται με διαφορετικούς τρόπους. Σε μετρικά προϊόντα, κατά μήκος των εξωτερικών ορίων των νημάτων, σε προϊόντα ίντσας, κατά μήκος των εσωτερικών. Η απόσταση είναι διαφορετική διαφορετικά μεγέθηενότητες.

Ο σωλήνας 1 ίντσας, που χρησιμοποιείται στο αυτοκρατορικό σύστημα, δεν είναι ίσος με 2,54 cm, όπως θα έπρεπε, αλλά ισούται με 3,3249, αφού περιλαμβάνει τόσο την εσωτερική διάσταση όσο και το πάχος του τοίχου. Η εξαίρεση είναι ο αγωγός ½ ιντσών.

Μετατροπή ίντσας σε μετρικά μεγέθη

Η βιβλιογραφία αναφοράς περιέχει αντίστοιχους πίνακες. Το ίδιο GOST, το οποίο ρυθμίζει τις παραμέτρους του VGP, υποδεικνύει τόσο μια ονομαστική οπή ίντσας όσο και ένα χιλιοστό. Δυστυχώς, για να συναρμολογηθεί το σύστημα σε ένα σύνολο, απαιτείται επίσης η πραγματική τιμή της εσωτερικής διαμέτρου. Ενώ οι πίνακες υποδεικνύουν συχνότερα το εξωτερικό.

Ο πιο βολικός πίνακας περιέχει το ονομαστικό μέγεθος σε ίντσες, το εξωτερικό μέγεθος του σωλήνα και την ισοδύναμη διάμετρο σε mm. Υποδεικνύει ένα εύρος ζώνης που αντιστοιχεί σε μια ίντσα.

Για παράδειγμα, ένας αγωγός από χάλυβα 1 ίντσας μπορεί να συνδεθεί με έναν αγωγό πολυαιθυλενίου, η υπό όρους δίοδος του οποίου είναι 25 mm.

Διάμετροι σωλήνων από χάλυβα

Στην πράξη, υπάρχουν διάμετροι: ονομαστική, εσωτερική, εξωτερική, υπό όρους διέλευση. Οι τιμές υποδεικνύονται στη σήμανση των σωλήνων: για χάλυβα - σε ίντσες, για άλλους - σε χιλιοστά. Πώς να προσδιορίσετε τη διάμετρο ενός χαλύβδινου σωλήνα σε mm; Αυτό θα βοηθήσει τους πίνακες αντιστοιχίας των διαμέτρων των προϊόντων χάλυβα.

Χαλύβδινοι σωλήνες με διάμετρο 100 mm

Το κύριο χαρακτηριστικό ενός χαλύβδινου σωλήνα είναι η διάμετρός του. Αυτή η παράμετρος καθορίζει τον σκοπό, το μήκος του αγωγού, τη σύνθεση και τα φυσικά χαρακτηριστικά της μεταφερόμενης ουσίας. Όλες οι τιμές διαμέτρου τυποποιούνται και ρυθμίζονται από κανονιστικά έγγραφα - τα τυπικά μεγέθη και οι απαιτήσεις για προϊόντα ρυθμίζονται από την GOST. Κάθε τύπος σωλήνα έχει το δικό του πρότυπο.

Ποιες διαμέτρους σωλήνων υπάρχουν

Υπό όρους διέλευση - το εσωτερικό μέγεθος του σωλήνα, που προσδιορίζεται σε χιλιοστά. Σε ίντσες απαιτεί στρογγυλοποίηση. Χρησιμοποιείται για τη σωστή σύνδεση δύο προϊόντων, για παράδειγμα, ενός αγωγού και ενός εξαρτήματος.
Το πάχος του τοιχώματος του σωλήνα (S) είναι μια φυσική ποσότητα σε χιλιοστά, από την οποία εξαρτώνται πολλοί δείκτες ποιότητας του προϊόντος, συμπεριλαμβανομένης της διαπερατότητας, του όγκου. Ορίζεται ως η διαφορά μεταξύ της εξωτερικής και της εσωτερικής διαμέτρου.
Η εσωτερική διάμετρος είναι μια φυσική ποσότητα σε χιλιοστά, μια σημαντική παράμετρος για τον προσδιορισμό της βατότητας του αυτοκινητόδρομου. Τύπος υπολογισμού: Dvn=Dn-2S
Εξωτερική διάμετρος (Dn) - έχει μικρές διαστάσεις (5 ... 102 mm), μεσαία - 103 ... 426 mm, μεγάλη - 427 mm ή περισσότερο.
ονομαστική διάμετρος - κοντά εξ ορισμού στην ονομαστική διάμετρο, αλλά έχει πιο ακριβείς τιμές.

Η αριθμητική τιμή των διαμέτρων των χαλύβδινων σωλήνων

Μια τεράστια ποικιλία από χαλύβδινους σωλήνες για διάφορους σκοπούς, σχέδια, τύπους παρουσιάζεται με τη μορφή πινάκων, όπου οι κύριες παράμετροι είναι:

υπό όρους πέρασμα (ή ονομαστική διάμετρος).
εξωτερική διάμετρος του σωλήνα.
πάχος τοιχώματος.

Πίνακες τιμών διαμέτρων χαλύβδινων σωλήνων

Οι πίνακες είναι βολικοί στη χρήση κατά τον προσδιορισμό των ακριβών διαστάσεων των προϊόντων όταν συνδέονται. Για παράδειγμα, οι χαλύβδινοι σωλήνες υποδεικνύονται συχνότερα σε ίντσες - αυτή η διάσταση είναι αποδεκτή σε πολλά μέρη του κόσμου. Ενώ τα πολυμερή προϊόντα συνήθως μετρώνται σε χιλιοστά, γεγονός που δημιουργεί κάποιες δυσκολίες κατά την ένωση σωλήνων από μέταλλο-πλαστικό, χυτοσίδηρο, χαλκό με χαλύβδινους σωλήνες στο υδραυλικό σύστημα. Οι πίνακες αντιστοίχισης διαμέτρου βοηθούν στον προσδιορισμό των απαιτούμενων διαστάσεων των συνδετικών στοιχείων και στη σωστή σύνδεση τους.

Στον πίνακα 1, οι ονομαστικές διάμετροι σε mm αντιστοιχούν σε ορισμένες τιμές της εσωτερικής διαμέτρου σε ίντσες. Δώστε προσοχή στο πώς διαφέρουν οι τιμές της εξωτερικής διαμέτρου για διαφορετικούς τύπους σωλήνων: χωρίς ραφή, ηλεκτροσυγκόλληση, μέταλλο-πλαστικό. Η διαφορά μπορεί να είναι έως και 17 mm.

Πώς να μετατρέψετε σωστά τις ίντσες σε χιλιοστά

Για να επιλέξετε σωστά τα στοιχεία των σωλήνων αερίου και νερού με σημάνσεις ιντσών, η καλύτερη επιλογή θα ήταν να χρησιμοποιήσετε πίνακες. Κατά τη σύνδεση στοιχείων ενός αγωγού νερού και αερίου με συστήματα μέτρησης μετρικών και ιντσών (για παράδειγμα, χαλύβδινοι αγωγοί με προϊόντα από χαλκό, ορείχαλκο, πολυπροπυλένιο), είναι σημαντικό να λαμβάνεται υπόψη όχι μόνο η εσωτερική αλλά και η εξωτερική διάμετρος.

Τυπικά μεγέθη χαλύβδινων σωλήνων

Για υδραυλικές εγκαταστάσεις και θέρμανση σε διαμερίσματα πολυώροφων και ιδιωτικών κτιρίων χρησιμοποιούνται σωλήνες μικρής διαμέτρου. Τα προϊόντα χάλυβα μέσης διαμέτρου χρησιμοποιούνται για ανυψωτικά σε αστικές υποδομές, καθώς και στη βιομηχανία πετρελαίου. Πρόκειται για προϊόντα με διάμετρο ¾”, για καλωδίωση στο εσωτερικό ½”.

Σύμφωνα με τους πίνακες, οι διάμετροι των σωλήνων από πλαστικό, χαλκό, ορείχαλκο προσδιορίζονται ομοίως. Η μέθοδος μετατροπής των διαστάσεων της ίντσας σε μετρική χρησιμοποιείται κατά τη σύνδεση προϊόντων από διαφορετικά υλικά. Με την παρουσία εξαρτημάτων, η εγκατάσταση αγωγών αερίου από χάλυβα απλοποιείται - αυτές οι αποχρώσεις λαμβάνονται ήδη υπόψη στα συνδετικά στοιχεία.

Διάμετροι χαλύβδινων σωλήνων: τραπέζι, διαστάσεις σε ίντσες και χιλιοστά, φιλοξενούμενοι

Η Μεγαλειότητά της Τρομπέτα! Σίγουρα κάνει τη ζωή μας καλύτερη. Σαν αυτό:

Το βασικό χαρακτηριστικό κάθε κυλινδρικού σωλήνα είναι η διάμετρός του. Μπορεί να είναι εσωτερικό Κάνω) και εξωτερικό ( Dn). Η διάμετρος του σωλήνα μετριέται σε χιλιοστά, αλλά η μονάδα του σπειρώματος του σωλήνα είναι ίντσα.

Στη συμβολή των μετρικών και ξένων συστημάτων μέτρησης, κατά κανόνα, προκύπτουν τα περισσότερα ερωτήματα.

Επιπλέον, το πραγματικό μέγεθος της εσωτερικής διαμέτρου συχνά δεν ταιριάζει Dy.

Ας ρίξουμε μια πιο προσεκτική ματιά στο πώς μπορούμε να ζήσουμε με αυτό. Σπείρωμα σωλήνααφιερωμένο σε ξεχωριστό άρθρο. Διαβάστε επίσης για τους σωλήνες προφίλ, που χρησιμοποιούνται για την κατασκευή κατασκευών.

ίντσες έναντι mm. Από πού προέρχεται η σύγχυση και πότε χρειάζεται πίνακας αντιστοιχίας;

Σωλήνες των οποίων η διάμετρος υποδεικνύεται σε ίντσες ( 1", 2" ) ή/και κλάσματα της ίντσας ( 1/2", 3/4" ), είναι αποδεκτό πρότυποσε νερό και ύδρευση.

Ποια είναι η δυσκολία;
Διαστασιολογήστε τη διάμετρο του σωλήνα 1" (το πώς να μετρήσετε σωλήνες γράφεται παρακάτω) και θα πάρετε 33,5 χλστ, το οποίο φυσικά δεν συμπίπτει με τον κλασικό γραμμικό πίνακα για τη μετατροπή ιντσών σε mm ( 25,4 χλστ).

Κατά κανόνα, η εγκατάσταση σωλήνων ιντσών πραγματοποιείται χωρίς δυσκολία, αλλά όταν αντικαθίστανται με σωλήνες από πλαστικό, χαλκό και από ανοξείδωτο χάλυβαπροκύπτει ένα πρόβλημα - μια αναντιστοιχία στο μέγεθος της καθορισμένης ίντσας ( 33,5 χλστ) στο πραγματικό του μέγεθος ( 25,4 χλστ).

Συνήθως αυτό το γεγονός είναι μπερδεμένο, αλλά αν κοιτάξετε βαθύτερα τις διαδικασίες που λαμβάνουν χώρα στον σωλήνα, τότε η λογική της αναντιστοιχίας μεγέθους γίνεται προφανής στους μη επαγγελματίες. Είναι αρκετά απλό - διαβάστε παρακάτω.

Το γεγονός είναι ότι κατά τη δημιουργία μιας ροής νερού, ο βασικός ρόλος δεν διαδραματίζεται από την εξωτερική, αλλά από την εσωτερική διάμετρο, και για αυτόν τον λόγο είναι αυτός που χρησιμοποιείται για τον προσδιορισμό.

Ωστόσο, η απόκλιση μεταξύ καθορισμένων και μετρικών ιντσών εξακολουθεί να παραμένει, επειδή η εσωτερική διάμετρος τυπικός σωλήναςείναι 27,1 χλστκαι βελτιωμένη - 25,5 χλστ. Η τελευταία τιμή είναι πολύ κοντά στην ισότητα 1""=25,4 αλλά και πάλι δεν είναι.

Η απάντηση είναι ότι για να υποδειχθεί το μέγεθος των σωλήνων, χρησιμοποιείται μια ονομαστική διάμετρος στρογγυλεμένη σε μια τυπική τιμή (ονομαστική οπή Dy). Η τιμή της υπό όρους διόδου επιλέγεται έτσι ώστε η απόδοση του αγωγού να αυξάνεται από 40 έως 60%ανάλογα με την ανάπτυξη του δείκτη.

Παράδειγμα:
Η εξωτερική διάμετρος του συστήματος σωλήνων είναι ίση με 159 mm, πάχος τοιχώματος σωλήνα 7 mm. Η ακριβής εσωτερική διάμετρος θα είναι D \u003d 159 - 7 * 2 \u003d 145 mm. Με πάχος τοιχώματος 5 mm μέγεθος θα είναι 149 mm. Ωστόσο, τόσο στην πρώτη όσο και στη δεύτερη περίπτωση, το υπό όρους απόσπασμα θα έχει ένα ονομαστικό μέγεθος 150 mm.

Σε καταστάσεις με πλαστικούς σωλήνεςΤα μεταβατικά στοιχεία χρησιμοποιούνται για την επίλυση του προβλήματος των ακατάλληλων μεγεθών. Εάν είναι απαραίτητο να αντικαταστήσετε ή να συνδέσετε σωλήνες ίντσας με σωλήνες κατασκευασμένους σύμφωνα με πραγματικές μετρικές διαστάσεις - χαλκός, ανοξείδωτος χάλυβας, αλουμίνιο, θα πρέπει να ληφθούν υπόψη τόσο η εξωτερική όσο και η εσωτερική διάμετρος.

Τραπέζι με ονομαστική διάτρηση σε ίντσες

Doo	ίντσες	Doo	ίντσες	Doo	ίντσες
6	1/8"	150	6"	900	36"
8	1/4"	175	7"	1000	40"
10	3/8"	200	8"	1050	42"
15	1/2"	225	9"	1100	44"
20	3/4"	250	10"	1200	48"
25	1"	275	11"	1300	52"
32	1(1/4)"	300	12"	1400	56"
40	1(1/2)"	350	14"	1500	60"
50	2"	400	16"	1600	64"
65	2(1/2)"	450	18"	1700	68"
80	3"	500	20"	1800	72"
90	3(1/2)"	600	24"	1900	76"
100	4"	700	28"	2000	80"
125	5"	800	32"	2200	88"

Τραπέζι. Εσωτερικές και εξωτερικές διαμέτρους. Στοιβαγμένοι αγωγοί νερού/νερού και αερίου, ηλεκτροσυγκολλημένοι σωλήνες ευθείας ραφής, σωλήνες από χάλυβα άνευ ραφής θερμής μορφοποίησης και πολυμερείς

Πίνακας αντιστοιχίας για τη διάμετρο της ονομαστικής οπής, του σπειρώματος και των εξωτερικών διαμέτρων του αγωγού σε ίντσες και mm.

Ονομαστική διάμετρος σωλήνα Dy. mm	Διάμετρος νήματος G". ίντσας	Διάμετρος εξωτερικού σωλήνα Dn. mm
Ονομαστική διάμετρος σωλήνα Dy. mm	Διάμετρος νήματος G". ίντσας	Στοιβαγμένοι σωλήνες νερού/νερού/αερίου GOST 3263-75	Σωλήνες από χάλυβα ηλεκτροσυγκολλημένοι διαμήκεις GOST 10704-91. Σωλήνες χάλυβας χωρίς ραφή θερμά παραμορφωμένοι GOST 8732-78. GOST 8731-74 (από 20 έως 530 ml)	σωλήνας πολυμερούς. PE, PP, PVC

GOST- κρατικό πρότυπο που χρησιμοποιείται σε αγωγούς θερμότητας - φυσικού αερίου - πετρελαίου

ISO- Πρότυπο χαρακτηρισμού διαμέτρου, που χρησιμοποιείται σε συστήματα υδραυλικής μηχανικής

γραπτό μήνυμα- Σουηδικό πρότυπο για διαμέτρους σωλήνων και βαλβίδων

DIN/EN- η κύρια ευρωπαϊκή συλλογή για σωλήνες από χάλυβα σύμφωνα με το DIN2448 / DIN2458

DU (Dy)- πάσο υπό όρους

Πίνακες διαστάσεων σωλήνες πολυπροπυλενίουπαρουσιάζεται στο παρακάτω άρθρο >>>

Πίνακας αντιστοιχίας για την ονομαστική διάμετρο σωλήνων με διεθνή σήμανση

GOST	ISO ίντσα	ISO mm	SMS mm	DIN mm	DU
8	1/8	10,30			5
10	1/4	13,70	6,35		8
12	3/8	17,20	9,54	12,00	10
18	1/2	21,30	12,70	18,00	15
25	3/4	26,90	19,05	23(23)	20
32	1	33,70	25,00	28,00	25
38	1 ¼	42,40	31,75	34(35)	32
45	1½	48,30	38,00	40,43	40
57	2	60,30	50,80	52,53	50
76	2½	76,10	63,50	70,00	65
89	3	88,90	76,10	84,85	80
108	4	114,30	101,60	104,00	100
133	5	139,70	129,00	129,00	125
159	6	168,30	154,00	154,00	150
219	8	219,00	204,00	204,00	200
273	10	273,00	254,00	254,00	250

Διάμετροι και άλλα χαρακτηριστικά σωλήνα από ανοξείδωτο χάλυβα

Πάσο, χλστ	Διάμετρος εξωτερικό, mm	Πάχος τοιχώματος, mm		Βάρος σωλήνα 1 m (kg)
Πάσο, χλστ	Διάμετρος εξωτερικό, mm	πρότυπο	ενισχυμένος	πρότυπο	ενισχυμένος
10	17	2.2	2.8	0.61	0.74
15	21.3	2.8	3.2	1.28	1.43
20	26.8	2.8	3.2	1.66	1.86
25	33.5	3.2	4	2.39	2.91
32	42.3	3.2	4	3.09	3.78
40	48	3.5	4	3.84	4.34
50	60	3.5	4.5	4.88	6.16
65	75.5	4	4.5	7.05	7.88
80	88.5	4	4.5	8.34	9.32
100	114	4.5	5	12.15	13.44
125	140	4.5	5.5	15.04	18.24
150	165	4.5	5.5	17.81	21.63

Το ήξερες?

Ποιοι έξυπνοι λαμπτήρες μπορούν να συναρμολογηθούν με τα χέρια σας από έναν συνηθισμένο μεταλλικό σωλήνα; Αυτό είναι για όλους!

Ποιος σωλήνας θεωρείται μικρός - μεσαίος - μεγάλος;

Ακόμη και σε σοβαρές πηγές, έπρεπε να παρατηρήσω φράσεις όπως: "Παίρνουμε οποιονδήποτε σωλήνα μέσης διαμέτρου και ...", αλλά κανείς δεν υποδεικνύει ποια είναι αυτή η μέση διάμετρος.

Για να το καταλάβετε, θα πρέπει πρώτα να καταλάβετε σε ποια διάμετρο πρέπει να εστιάσετε: μπορεί να είναι εσωτερική και εξωτερική. Το πρώτο είναι σημαντικό κατά τον υπολογισμό της ικανότητας μεταφοράς νερού ή αερίου και το δεύτερο για τον προσδιορισμό της ικανότητας αντοχής σε μηχανικά φορτία.

Εξωτερικές διαμέτρους:

Από 426 mm θεωρείται μεγάλο?

102-246 ονομάζεται μέσος όρος.

5-102 ταξινομείται ως μικρό.

Όσο για την εσωτερική διάμετρο, είναι καλύτερο να κοιτάξετε σε έναν ειδικό πίνακα (βλ. παραπάνω).

Πώς να μάθετε τη διάμετρο του σωλήνα; Μετρήσει!

Για κάποιο λόγο, αυτή η περίεργη ερώτηση έρχεται συχνά στο e-mail και αποφάσισα να συμπληρώσω το υλικό με μια παράγραφο για τη μέτρηση.

Στις περισσότερες περιπτώσεις, κατά την αγορά, αρκεί να κοιτάξετε τη σήμανση ή να κάνετε μια ερώτηση στον πωλητή. Αλλά συμβαίνει ότι πρέπει να επισκευάσετε ένα από τα συστήματα επικοινωνίας αντικαθιστώντας σωλήνες και αρχικά δεν είναι γνωστό τι διάμετρο έχουν τα ήδη εγκατεστημένα.

Υπάρχουν διάφοροι τρόποι για τον προσδιορισμό της διαμέτρου, αλλά θα αναφέρουμε μόνο τους απλούστερους:

Οπλιστείτε με μεζούρα ή μεζούρα (οι γυναίκες μετρούν έτσι τη μέση τους). Τυλίξτε το γύρω από το σωλήνα και καταγράψτε τη μέτρηση. Τώρα, για να αποκτήσετε το επιθυμητό χαρακτηριστικό, αρκεί να διαιρέσετε το προκύπτον σχήμα με 3,1415 - αυτός είναι ο αριθμός Pi.

Παράδειγμα:
Φανταστείτε ότι σε περίμετρο (περιφέρεια L) ο σωλήνας σας 59,2 χλστ. L=ΠD, αντιστοιχ. διάμετρος θα είναι: 59,2 / 3,1415= 18,85 χλστ.

Αφού λάβετε την εξωτερική διάμετρο, μπορείτε να μάθετε την εσωτερική. Μόνο για αυτό πρέπει να γνωρίζετε το πάχος των τοίχων (αν υπάρχει κοπή, απλά μετρήστε με μεζούρα ή άλλη συσκευή με κλίμακα χιλιοστού).
Ας υποθέσουμε ότι το πάχος του τοιχώματος είναι 1 mm. Αυτός ο αριθμός πολλαπλασιάζεται επί 2 (αν το πάχος είναι 3 mm, τότε πολλαπλασιάζεται επίσης επί 2 σε κάθε περίπτωση) και αφαιρείται από την εξωτερική διάμετρο (18,85- (2 x 1 mm) = 16,85 mm).
Είναι υπέροχο αν έχετε δαγκάνα στο σπίτι. Ο σωλήνας απλώς τυλίγεται γύρω από τα δόντια μέτρησης. Εξετάζουμε την επιθυμητή τιμή σε διπλή κλίμακα.

Τύποι χαλύβδινων σωλήνων σύμφωνα με τη μέθοδο παραγωγής τους

Ηλεκτροκίνητη (ευθεία ραφή)

Για την κατασκευή τους χρησιμοποιούνται λωρίδες ή λαμαρίνα χάλυβα, τα οποία κάμπτονται σε ειδικό εξοπλισμό επιθυμητή διάμετροκαι στη συνέχεια τα άκρα συνδέονται με συγκόλληση.

Η επίδραση της ηλεκτρικής συγκόλλησης εγγυάται ελάχιστο πλάτοςραφή, η οποία καθιστά δυνατή τη χρήση τους για την κατασκευή αγωγών αερίου ή αγωγών νερού. Το μέταλλο στις περισσότερες περιπτώσεις είναι άνθρακας ή χαμηλής περιεκτικότητας σε κράμα.

δείκτες τελικών προϊόντωνρυθμίζεται από τα ακόλουθα έγγραφα: GOST 10704-91, GOST 10705-80 GOST 10706-76.

Ταυτόχρονα, σημειώστε ότι ένας σωλήνας κατασκευασμένος σύμφωνα με το πρότυπο 10706-26 διακρίνεται από τη μέγιστη αντοχή στο δικό του είδος - μετά τη δημιουργία της πρώτης ραφής σύνδεσης, ενισχύεται με τέσσερις επιπλέον (2 εσωτερικά και 2 εξωτερικά).

ΣΕ κανονιστική τεκμηρίωσηυποδεικνύονται οι διάμετροι των προϊόντων που παράγονται με ηλεκτρική συγκόλληση. Το μέγεθός τους είναι από 10 έως 1420 mm.

Σπιράλ-ραφή

Το υλικό παραγωγής είναι χάλυβας σε ρολά. Τα προϊόντα χαρακτηρίζονται επίσης από την παρουσία ραφής, αλλά σε αντίθεση με την προηγούμενη μέθοδο παραγωγής, είναι ευρύτερη, πράγμα που σημαίνει ότι η ικανότητα αντοχής σε υψηλή εσωτερική πίεση είναι χαμηλότερη. Ως εκ τούτου, δεν χρησιμοποιούνται για την κατασκευή συστημάτων αγωγών φυσικού αερίου.

Ένας συγκεκριμένος τύπος σωλήνα ρυθμίζεται από την GOST κάτω από τον αριθμό 8696-74 .

Αδιάλειπτη

Παραγωγή συγκεκριμένου τύπουπεριλαμβάνει την παραμόρφωση ειδικά παρασκευασμένων τεμαχίων χάλυβα. Η διαδικασία παραμόρφωσης μπορεί να πραγματοποιηθεί και υπό την επίδραση υψηλές θερμοκρασίες, και με ψυχρό τρόπο (GOST 8732-78, 8731-74 και GOST 8734-75, αντίστοιχα).

Η απουσία ραφής έχει θετική επίδραση στα χαρακτηριστικά αντοχής - η εσωτερική πίεση κατανέμεται ομοιόμορφα στους τοίχους (δεν υπάρχουν "αδύναμα" σημεία).

Όσον αφορά τις διαμέτρους, τα πρότυπα ελέγχουν την κατασκευή τους με τιμή έως 250 mm. Όταν αγοράζετε προϊόντα με μεγέθη που υπερβαίνουν αυτά που υποδεικνύονται, πρέπει να βασίζεστε μόνο στην ακεραιότητα του κατασκευαστή.

Είναι σημαντικό να γνωρίζετε!
Εάν θέλετε να αγοράσετε το πιο ανθεκτικό υλικό, αγοράστε σωλήνες χωρίς ραφή ψυχρής διαμόρφωσης. Η απουσία επιδράσεων θερμοκρασίας έχει θετική επίδραση στη διατήρηση των αρχικών χαρακτηριστικών του μετάλλου.
Επίσης, εάν σημαντικός δείκτηςείναι η ικανότητα να αντέχει την εσωτερική πίεση και στη συνέχεια να επιλέγει στρογγυλά προϊόντα. Οι σωλήνες προφίλ αντιμετωπίζουν καλύτερα μηχανικά φορτία (είναι καλά κατασκευασμένοι μεταλλικά κουφώματακαι ούτω καθεξής.).

Ακολουθούν μερικές ακόμη υπέροχες διαφάνειες δημιουργικής διαφήμισης για έναν κατασκευαστή σωλήνων:

Στην κατασκευαστική αγορά, 2 μεγέθη κατασκευών είναι δημοφιλή:

1\2 και 3\4 - αποτελούν μια ξεχωριστή κατηγορία. λόγω ειδικών παραμέτρων νήματος (1.814), ανά 1 μονάδα. Τα μέτρα αντιστοιχούσαν σε 14 σκέλη.
μέσα σε 1 - 6 ίντσες, το βήμα μειώνεται στα 2.309, σχηματίζοντας 11 νήματα που δεν επηρεάζουν τη μείωση ή την αύξηση της ποιότητας της σύνδεσης.

Η μία ίντσα έχει μήκος 25,4 mm, χρησιμοποιείται για τον προσδιορισμό των εσωτερικών παραμέτρων, αλλά κατά την τοποθέτηση ενισχυμένων σωλήνων, η διάμετρος είναι 33,249 mm (συμπεριλαμβανομένου του εσωτερικού τμήματος και 2 τοίχων). Εξαίρεση υπάρχει στη γκάμα των μεταλλικών κατασκευών - προϊόντων σε ½ ίντσα, όπου το εξωτερικό τμήμα είναι 21,25 mm. Αυτή η παράμετρος χρησιμοποιείται κατά τον υπολογισμό των διαστάσεων σωλήνων με κυλινδρικά σπειρώματα. Κατά τον υπολογισμό για σωλήνες με διατομή 5 ιντσών, η εσωτερική διάσταση θα είναι 12,7 cm και η εξωτερική - 166,245 (επιτρέπεται μείωση σε 1 δεκαδικό ψηφίο).

Η διαφορά μεταξύ των συστημάτων μέτρησης

Σε διαφορετικούς βαθμούς, είναι δύσκολο να διακρίνει κανείς τη γωνία κατά 55 για ίντσες και 60 για μετρικά σχέδια και η στρογγυλοποίηση των νημάτων είναι αμέσως ορατή, η εμφάνιση σφάλματος είναι αδύνατη. Ένας μετρητής νήματος χρησιμοποιείται για τη μέτρηση του βήματος του νήματος, αλλά ένας συνηθισμένος χάρακας ή άλλη συσκευή χρησιμοποιείται καλά αντ' αυτού.

Αντικατάσταση χαλύβδινων σωλήνων με πολυμερείς

Στο δίκτυο παροχής αερίου και νερού χρησιμοποιούνται προϊόντα χάλυβα, η διάμετρος των οποίων υποδεικνύεται σε ίντσες (1", 2") ή σε κλάσματα (1/2", 3/4"). Κατά τη μέτρηση μιας διατομής σωλήνα 1" το αποτέλεσμα είναι 33,5 mm, που αντιστοιχεί σε 1" (25,4 mm). Κατά την τοποθέτηση στοιχείων ενίσχυσης αγωγών, όπου οι παράμετροι υποδεικνύονται σε ίντσες, δεν υπάρχουν δυσκολίες. Αλλά κατά την εγκατάσταση προϊόντων από PP, χαλκό ή ανοξείδωτο χάλυβα αντί για κατασκευές από χάλυβα, απαιτείται να λαμβάνεται υπόψη η διαφορά στο όνομα και τις παραμέτρους.

Για να δημιουργηθεί ένα δεδομένο επίπεδο ροής, λαμβάνεται υπόψη η εσωτερική διάμετρος των σωλήνων. Για συνηθισμένους σωλήνες ιντσών, είναι 27,1 mm, για ενισχυμένους 25,5 mm, πλησιέστερα στο 1 ". Οι αγωγοί χαρακτηρίζονται σε συμβατικές μονάδες της περιοχής ροής Du (DN). Καθορίζει τις παραμέτρους της απόστασης του σωλήνα και υποδεικνύεται σε ψηφιακές τιμές. Οι τομές επιλέγονται λαμβάνοντας υπόψη την αύξηση των χαρακτηριστικών απόδοσης κατά 40-60% με αύξηση του δείκτη. Εάν η εξωτερική διατομή και ο σκοπός των κατασκευών είναι γνωστοί, χρησιμοποιώντας τον πίνακα μεγεθών, προσδιορίζεται η εσωτερική διατομή.

Σωλήνες χάλυβα της Ρωσικής Ομοσπονδίας σε σύγκριση με το ευρωπαϊκό πρότυπο

Πώς να αποφασίσετε για την επιλογή της διαμέτρου;

Τα χαρακτηριστικά διεκπεραίωσής τους εξαρτώνται από τη διάμετρο των σωλήνων νερού - ο όγκος του νερού που διέρχεται για 1 μονάδα. χρόνος. Εξαρτάται από την ταχύτητα ροής του νερού. Με την αύξησή του αυξάνεται ο κίνδυνος πτώσης πίεσης στη γραμμή. Τα χαρακτηριστικά απόδοσης υπολογίζονται σύμφωνα με τύπους, αλλά κατά τον σχεδιασμό καλωδίωσης εντός του διαμερίσματος, λαμβάνουν σωλήνες ορισμένων παραμέτρων.

Για το υδραυλικό σύστημα:

1,5 cm (1/2 ίντσα)
1 cm (3/8 ίντσας).

Για τον ανυψωτικό, χρησιμοποιούνται κατασκευές με εσωτερική διατομή:

2,5 cm (1 ίντσα);
2 cm (3/4 ίντσας).

Δεδομένου ότι η εσωτερική διατομή των σωλήνων πολυμερούς μισής ίντσας κυμαίνεται από 11 έως 13 mm και οι σωλήνες μιας ίντσας από 21 έως 23, ένας έμπειρος υδραυλικός θα μπορεί να προσδιορίσει τις ακριβείς παραμέτρους κατά την αντικατάσταση. Με έναν περίπλοκο τύπο καλωδίωσης, πολυάριθμες αρθρώσεις, στροφές και τοποθέτηση του δικτύου σε μεγάλη απόσταση, μειώνοντας την πίεση, θα πρέπει να είναι δυνατή η καλωδίωση σωλήνων με μεγάλη διατομή. Καθώς η διάμετρος αυξάνεται, το επίπεδο πίεσης αυξάνεται.

Ακολουθεί ένας πίνακας για τον προσδιορισμό της βατότητας των χαλύβδινων σωλήνων:

Διάμετρος χαλύβδινου σωλήνα

Η διατομή των σωλήνων αντιστοιχεί σε έναν αριθμό δεικτών:

Ονομαστική διάμετρος (Dn, Dy) - ονομαστικές παράμετροι (σε mm) της εσωτερικής διατομής των σωλήνων ή των στρογγυλεμένων δεικτών τους, σε ίντσες.
Ονομαστική τιμή (Dn Dn,).
εξωτερικό μέγεθος.
Το μετρικό σύστημα υπολογισμού επιτρέπει την ταξινόμηση δομών σε μικρές - από 5 ... 102 mm, μεσαίες - από 102 ... 426, μεγάλες - 426 mm και περισσότερο.
Πάχος τοιχώματος.
εσωτερική διάμετρος.

Η εσωτερική διατομή σωλήνων με διαφορετικά σπειρώματα αντιστοιχεί στις ακόλουθες παραμέτρους:

Σωλήνας 1/2 ίντσας - 1,27 cm.
3/4 ίντσας - 1,9 cm;
7/8 ίντσας - 2,22 cm;
1 ίντσα - 2,54 cm;
1,5 ίντσες - 3,81 cm;
2 ίντσες - 5,08 cm.

Οι ακόλουθοι δείκτες χρησιμοποιούνται για τον προσδιορισμό της διαμέτρου του σπειρώματος:

αγωγός 1/2 ίντσας - 2,04 - 2,07 cm;
3/4 ίντσες - 2,59 - 2,62 cm;
7/8 ίντσας - 2,99 - 3 cm;
1 ίντσα - 3,27 - 3,3 cm;
1,5 ίντσες - 4,58 - 4,62 cm;
2 ίντσες - 5,79 - 5,83 cm.

Πίνακας αντιστοιχίας μεταξύ της διαμέτρου των χαλύβδινων σωλήνων και των πολυμερών κατασκευών:

Τιμές χαλύβδινων σωλήνων:

Διάμετρος σωλήνα PP

Μικρό - 0,5; 1; 1,5; 2; 2.5; 3.2; 4; 5; Τα 6,3 και 7,5 cm χρησιμοποιούνται για συστήματα θέρμανσης, αποχετεύσεις και παροχή νερού σε ιδιωτικά κτίρια. Μια εσωτερική διατομή 3,2 cm είναι πιο δημοφιλής σε πολυώροφα κτίρια.
Μεσαίο - 8; 9; 10; έντεκα; 12,5; 16; 20; Τα 25 και 31,5 cm χρησιμοποιούνται για τη διευθέτηση συστημάτων ύδρευσης και αποχέτευσης, επιτρέποντάς σας να αλλάξετε προϊόντα από χυτοσίδηρο με παρόμοιες εξωτερικές παραμέτρους. Οι εσωτερικές διαστάσεις 8, 9 και 10 cm είναι ιδανικές για χημικά περιβάλλοντα.
Μεγάλο - 40 cm ή περισσότερο χρησιμοποιείται για τη διευθέτηση συστημάτων παροχής κρύου νερού και εξαερισμού.

Οι σωλήνες επισημαίνονται σε ίντσες και mm. Κατά την επιλογή κατασκευών για τα συστήματα υδραυλικών και θέρμανσης, λαμβάνεται υπόψη το πάχος του τοιχώματος, το οποίο επηρεάζει την υπό όρους βατότητα των αυτοκινητοδρόμων με τις ίδιες εξωτερικές παραμέτρους. Με αύξηση της παραμέτρου του, επιτρέπεται αύξηση της πίεσης στο υδραυλικό σύστημα. Οι μικρές διαστάσεις επιτρέπουν τη μείωση του επιπέδου του κόστους για την αγορά υλικού και την κατανάλωση νερού.

Κόστος σωλήνων PP:

βίντεο

Οι μετρικές παράμετροι χρησιμοποιούνται συχνά για εξωτερικές μετρήσεις των διαμέτρων χαλκού σωλήνων και ίντσες για εσωτερικές. Χρησιμοποιήστε πίνακες για να μετατρέψετε τις τιμές της ίντσας σε χιλιοστά.

Τραπέζι 1

Μέγεθος σωλήνα ίντσες	Εξωτερική διάμετρος mm	Ισοδύναμη διάμετρος, mm
1/4	13,5	8
3/8	17	10
1/2	21,3	15
3/4	26,8	20
1	33,5	25
1+1/4	42,3	32
1+1/2	48	40
2	60	50
2+1/2	75,5	70
3	85,5	80
3+1/2	101,3	90
4	114	100
5	140	125

Το μέγεθος σε "mm" μετατρέπεται σε "ίντσες" με στρογγυλοποίηση. 1 ίντσα είναι 25,4 mm, αλλά με τραχιά στρογγυλοποίηση, λαμβάνεται ένα σφάλμα, το οποίο είναι σημαντικό να λάβετε υπόψη κατά την επιλογή ενός εύρους.

πίνακας 2

Ίντσες	Χιλιοστά
1/2	20
1	25
1/1/4	32
1/1/2	40
2	50
2/1/2	65
3	89
4	100

Η μετατροπή ιντσών σε μετρικά μεγέθη είναι μια απλή διαδικασία, αλλά απαιτεί προσοχή. Η αναντιστοιχία των παραμέτρων των λεπτομερειών του μελλοντικού αγωγού θα στερήσει από τον πλοίαρχο την ευκαιρία να εγκαταστήσει, ή τα σημεία σύνδεσης θα έχουν διαρροή, γεγονός που καθιστά αδύνατη τη χρήση του κορμού.

Pages
