Τα κοινά ρελέ με ηλεκτρομαγνήτη
για την λειτουργία τους έχουν κινητές επαφές στο σώμα τους, οι οποίες με τους σπινθήρες (arc) που δημιουργούν τα ανοιγοκλεισίματα, είναι η πρώτη αιτία φθοράς και καταστροφής τους. Τα ρελέ ημιαγωγών, όπως το λέει και το όνομά τους περιέχουν ημιαγωγούς triac.
Τα πλεονεκτήματα των solid state ρελέ έναντι των κοινών είναι:
1. Αντέχουν στη συχνή ενεργοποίηση και απενεργοποίηση επειδή δεν έχουν κινητά μέρη.
2. Η συχνότητα διακοπής και ενεργοποίησης των SSR είναι κατά πολύ μεγαλύτερη από των κοινών ρελέ με αποτέλεσμα να έχουν άμεση αντίδραση.
3. Είναι αθόρυβα στην λειτουργία τους.
4. Δεν χρειάζονται συντήρηση και η θερμοκρασία λειτουργίας τους είναι -40ºC έως +80ºC.
Tα μειονέκτημά τους είναι:
1. Δεν έχουν βοηθητικές επαφές
2. Είναι ακριβότερα σε σχέση με τα κοινά ρελέ.
3. Δεν κατασκευάζονται για μεγάλες καταναλώσεις.
Όπως και τα κοινά ρελέ κατασκευάζονται για διάφορες τάσεις.
Συνήθως έχουν και ένα ενδεικτικό λαμπάκι led λειτουργίας επάνω στο σώμα τους (φωτοδίοδο).
Επειδή ο μόνος λόγος για να καταστραφεί ένα τέτοιο ρελέ είναι η θερμοκρασία, στην επιφάνεια πίσω από τις ηλεκτρικές συνδέσεις τους, προσαρμόζεται και βιδώνεται αλουμινένια ψήκτρα για την αποβολή της θερμότητας τους με επάλειψη θερμοαγώγιμης σιλικόνης.
Ανάλογα με αν έχουν ενσωματωμένη ψύκτρα ή όχι, υπάρχουν δύο κατηγορίες ρελέ ημιαγωγών SSR
α) SSRD Με ενσωµατωµένη ψύκτρα για τοποθέτηση σε ράγα ή στην πλάτη του πίνακα Ονοµαστικό ρεύµα λειτουργίας έως 45Α.
β) SSRP Χωρίς ψύκτρα για τοποθέτηση στην πλάτη του πίνακα ή ανεξάρτητη στήριξη µε τη χρήση ψύκτρας Ονοµαστικό ρεύµα λειτουργίας έως 125Α.
Ανάλογα με τον αριθμό των επαφών υπάρχουν δύο κατηγορίες ρελέ ημιαγωγών SSR. Αυτά της μιας επαφής (L1-T1) και αυτά των τριών επαφών (L1-T1, L2-T2, L3-T3)
Ανάλογα με την τάση που οπλίζουν υπάρχουν αυτά της συνεχούς και αυτά της εναλλασσόμενης τάσης.
Επίσης όπως και στα κοινά μηχανικά ρελέ υπάρχουν κατηγορίες ανάλογα με το είδος του φορτίου που θα τροφοδοτήσουν, έτσι και στα SSR υπάρχουν αυτά για ωμικά, επαγωγικά, χωρητικά φορτία.

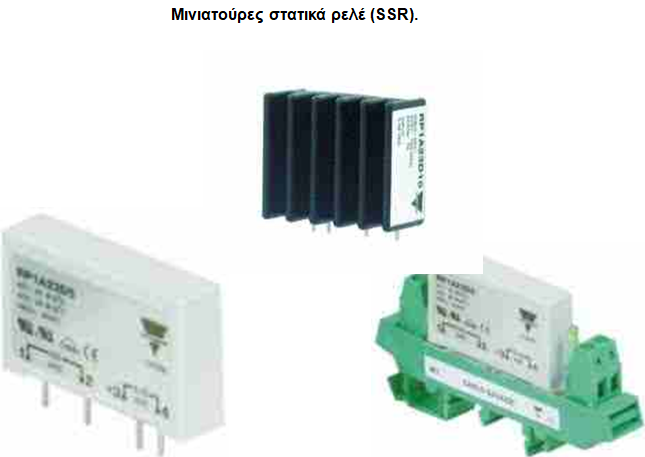

Έχουμε και τις μινιατούρες SSR ρελέ
Επίσης υπάρχουν και με ανεξάρτητες επαφές ισχύος και ελέγχου
για την λειτουργία τους έχουν κινητές επαφές στο σώμα τους, οι οποίες με τους σπινθήρες (arc) που δημιουργούν τα ανοιγοκλεισίματα, είναι η πρώτη αιτία φθοράς και καταστροφής τους. Τα ρελέ ημιαγωγών, όπως το λέει και το όνομά τους περιέχουν ημιαγωγούς triac.
Τα πλεονεκτήματα των solid state ρελέ έναντι των κοινών είναι:
1. Αντέχουν στη συχνή ενεργοποίηση και απενεργοποίηση επειδή δεν έχουν κινητά μέρη.
2. Η συχνότητα διακοπής και ενεργοποίησης των SSR είναι κατά πολύ μεγαλύτερη από των κοινών ρελέ με αποτέλεσμα να έχουν άμεση αντίδραση.
3. Είναι αθόρυβα στην λειτουργία τους.
4. Δεν χρειάζονται συντήρηση και η θερμοκρασία λειτουργίας τους είναι -40ºC έως +80ºC.
Tα μειονέκτημά τους είναι:
1. Δεν έχουν βοηθητικές επαφές
2. Είναι ακριβότερα σε σχέση με τα κοινά ρελέ.
3. Δεν κατασκευάζονται για μεγάλες καταναλώσεις.
Όπως και τα κοινά ρελέ κατασκευάζονται για διάφορες τάσεις.
Συνήθως έχουν και ένα ενδεικτικό λαμπάκι led λειτουργίας επάνω στο σώμα τους (φωτοδίοδο).
Επειδή ο μόνος λόγος για να καταστραφεί ένα τέτοιο ρελέ είναι η θερμοκρασία, στην επιφάνεια πίσω από τις ηλεκτρικές συνδέσεις τους, προσαρμόζεται και βιδώνεται αλουμινένια ψήκτρα για την αποβολή της θερμότητας τους με επάλειψη θερμοαγώγιμης σιλικόνης.
Ανάλογα με αν έχουν ενσωματωμένη ψύκτρα ή όχι, υπάρχουν δύο κατηγορίες ρελέ ημιαγωγών SSR
α) SSRD Με ενσωµατωµένη ψύκτρα για τοποθέτηση σε ράγα ή στην πλάτη του πίνακα Ονοµαστικό ρεύµα λειτουργίας έως 45Α.
β) SSRP Χωρίς ψύκτρα για τοποθέτηση στην πλάτη του πίνακα ή ανεξάρτητη στήριξη µε τη χρήση ψύκτρας Ονοµαστικό ρεύµα λειτουργίας έως 125Α.
Ανάλογα με τον αριθμό των επαφών υπάρχουν δύο κατηγορίες ρελέ ημιαγωγών SSR. Αυτά της μιας επαφής (L1-T1) και αυτά των τριών επαφών (L1-T1, L2-T2, L3-T3)
Ανάλογα με την τάση που οπλίζουν υπάρχουν αυτά της συνεχούς και αυτά της εναλλασσόμενης τάσης.
τάση οπλισμού 20-230V ΑC ή 22-48V DC
τάση οπλισμού 3-32V DC
Έχουμε και τις μινιατούρες SSR ρελέ
Επίσης υπάρχουν και με ανεξάρτητες επαφές ισχύος και ελέγχου
SSR με ενσωματωμένο επιτηρητή έντασης
Ρελέ SSR με ενσωματωμένα συστήματα επιτήρησης διαφόρων δυσλειτουργιών στα φορτία, αλλά και στο ίδιο το στατικόρελέ.
Οι δυσλειτουργίες που μπορούν να ανιχνευθούν, αφορούν μερική αποτυχία φορτίου, απώλεια θερμαντικού σώματος, ανοικτό κύκλωμα του στατικού ρελέ, βραχυκύκλωμα του στατικού ρελέ, και υπερθέρμανση αυτού.
Τα ρελέ αυτά μπορούν να ‘’διδαχθούν’’ το ρεύμα λειτουργίας (των φορτίων τους), είτε με απομακρυσμένο χειρισμό, είτε τοπικά με το ενσωματωμένο στην πρόσοψη του πλήκτρου διδασκαλίας.
Αυτή η σειρά στατικών ρελέ, έχει μικρό πλάτος και διατίθεται σε δύο κατηγορίες: με ενσωματωμένη ψύκτρα και τα χωρίςψύκτρα.
Τα ενσωματωμένα ενδεικτικά LEDs προσφέρουν πλήρη οπτική αναγνώριση συμβάντων, έτσι ώστε με μία ματιά οι χειριστές μπορούν να καταλάβουν οποιαδήποτε δυσλειτουργία.
Ονομαστική τάση φορτίου42 - 600 V ACΟνομαστική ένταση φορτίου20, 30, 40, 60, 85 A ACΤάση ελέγχου4 - 32 V DC
Οι δυσλειτουργίες που μπορούν να ανιχνευθούν, αφορούν μερική αποτυχία φορτίου, απώλεια θερμαντικού σώματος, ανοικτό κύκλωμα του στατικού ρελέ, βραχυκύκλωμα του στατικού ρελέ, και υπερθέρμανση αυτού.
Τα ρελέ αυτά μπορούν να ‘’διδαχθούν’’ το ρεύμα λειτουργίας (των φορτίων τους), είτε με απομακρυσμένο χειρισμό, είτε τοπικά με το ενσωματωμένο στην πρόσοψη του πλήκτρου διδασκαλίας.
Αυτή η σειρά στατικών ρελέ, έχει μικρό πλάτος και διατίθεται σε δύο κατηγορίες: με ενσωματωμένη ψύκτρα και τα χωρίςψύκτρα.
Τα ενσωματωμένα ενδεικτικά LEDs προσφέρουν πλήρη οπτική αναγνώριση συμβάντων, έτσι ώστε με μία ματιά οι χειριστές μπορούν να καταλάβουν οποιαδήποτε δυσλειτουργία.
Ονομαστική τάση φορτίου42 - 600 V ACΟνομαστική ένταση φορτίου20, 30, 40, 60, 85 A ACΤάση ελέγχου4 - 32 V DC
SSR με ενσωματωμένη ασφάλεια και συστήματα ελέγχου
Ένα ρελέ στατικής κατάστασης, μικρού πλάτους, με ενσωματωμένη ψύκτρα, έρχεται να μειώσει τις διαστάσεις των ηλεκτρικών πινάκων και των μηχανημάτων
Διαθέτει 3 ενσωματωμένες λειτουργίες :
χειρισμός φορτίων
προστασία σε βραχυκυκλώματα (με την ενσωματωμένη ασφάλεια ημιαγωγών)
επιτήρηση συστήματος.
Το εμπρόσθιο διαμέρισμα μπορεί να ανοίξει για την εύκολη πρόσβαση στην τηκόμενη ασφάλεια, και την πιθανή αντικατάσταση της.
Οι συναγερμοί (alarms) από ΄΄κάψιμο΄΄ αντιστάσεων και βραχυκύκλωμα του στατικού ρελέ υποδεικνύονται από το κόκκινο LED που βρίσκεται στην πρόσοψη του SSR και από την έξοδο σήματος που είναι εντολή τύπου ΝC
Ονομαστική τάση φορτίου
24-240 V AC ή 42-600 V AC
Ονομαστική ένταση φορτίου
20, 30, 40A AC
Τάση ελέγχου
3-32 V DC ή 4,5-32 V DC
Διαθέτει 3 ενσωματωμένες λειτουργίες :
χειρισμός φορτίων
προστασία σε βραχυκυκλώματα (με την ενσωματωμένη ασφάλεια ημιαγωγών)
επιτήρηση συστήματος.
Το εμπρόσθιο διαμέρισμα μπορεί να ανοίξει για την εύκολη πρόσβαση στην τηκόμενη ασφάλεια, και την πιθανή αντικατάσταση της.
Οι συναγερμοί (alarms) από ΄΄κάψιμο΄΄ αντιστάσεων και βραχυκύκλωμα του στατικού ρελέ υποδεικνύονται από το κόκκινο LED που βρίσκεται στην πρόσοψη του SSR και από την έξοδο σήματος που είναι εντολή τύπου ΝC
Ονομαστική τάση φορτίου
24-240 V AC ή 42-600 V AC
Ονομαστική ένταση φορτίου
20, 30, 40A AC
Τάση ελέγχου
3-32 V DC ή 4,5-32 V DC
