ΕΓΚΑΤΑΣΤΑΣΗ ΥΠΟΒΡΥΧΙΩΝ ΑΝΤΛΙΩΝ


18 ΕΠΙΛΟΓΗ ΥΠΟΒΡΥΧΙΩΝ ΑΝΤΛΙΩΝ
  1. ΔΙΑΜΕΤΡΟΣ ΑΝΤΛΙΑΣ < ΔΙΑΜΕΤΡΟΣ ΓΕΩΤΡΗΣΗΣ
  2. ΠΑΡΟΧΗ ΑΝΤΛΙΑΣ = ΠΑΡΟΧΗ ΓΕΩΤΡΗΣΗΣ
  3. ΜΑΝΟΜΕΤΡΙΚΟ ΑΝΤΛΙΑΣ = ΒΑΘΟΣ ΓΕΩΤΡΗΣΗΣ + Pout
WILO SELECT / DEEP WELL TECHNOLOGY / 10 m3/h, 100 m /EXPORT TO AUTOCAD / RIGHT CLICK TO A TOOLBAR / ZOOM / ZOOM - / WITH SCROLL I SEE IT / WITH PAN I MOVE ITΑναλυω TENDER TEXTΑναλυω MATERIALSΑναλυω WIRING DIAGRAM (3 επαφες για αστερα, 3 επαφες για τριγωνο)Αναλυω PICTUREΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

19 ΕΓΚΑΤΑΣΤΑΣΗ ΥΠΟΒΡΥΧΙΩΝ ΑΝΤΛΙΩΝΕΛΕΓΧΟΥΜΕ:
  1. Την προστασία της υποβρύχιας αντλίας από έλλειψη νερού (τοποθέτηση ηλεκτρόδιων στάθμης).
  2. Την υπαρξη θερμικού του ηλεκτρικού πίνακα
  3. Την υπαρξη και ποιοτητα ηλεκτρικού ρεύματος μονοφασικού ή τριφασικού στην περιοχή
  4. Τη βαλβίδα αντεπιστροφής
  5. Συνισταται η τοποθετηση αντεπιστροφου ανα 60 m
  6. Συνισταται η τοποθετηση αντεπιστροφου στην εξοδο της γεωτρησης
  7. Όταν σταματα η αντλια, το νερο μπορει να τη μετατρεψει σε γεννητρια
  8. Κινδυνος υδραυλικου πληγματος (ιδιαιτερα στο ωστικο εδρανο)
  9. Πρεπει: Pλειτ αγωγου καταθλιψης > ολικό μανομετρικό εγκατάστασης
  10. Την αντοχή σε εφελκυσμό του συρματόσχοινου με το οποίο θα αναρτήσουμε την υποβρύχια αντλία.
  11. Να είναι στεγανή η σύνδεση του καλωδίου του ηλεκτροκινητήρα με το καλώδιο της ηλεκτρικής εγκατάστασης
  12. Την υπαρξη αντικεραυνικης προστασιας
  13. Αν είναι κατακόρυφη η γεώτρηση
  14. Την διάμετρο του αγωγού κατάθλιψης, ώστε να έχει την ελαχιστη πτώση πίεσης (παιρνω υποψη και την ταχυτητα wilo select)
  15. Την αντοχή των σπειρωμάτων των αγωγών ώστε να αντέχουν το ολικό βάρος των αγωγών και της υποβρύχιας αντλίας

EMU SELECT / HYDRAULIC SELECTION / TOTAL FLOW=15 m3/h / DUTY POINTPUMPED FLUID = DRINKING WATER / WET WELL INSTALLATION / COLEBROOK / Hv,dMATERIAL = PP / Vmin = 1,5 m/sec, Vmax = 5 m/sec / L = 10 m / ΠΡΟΤΕΙΝΕΙ DN50, v = 2,44 m/sec, Hv = 1,397 m / AN DN40, Hv = 4,9 m / AN DN70, V = 1,05 m/sec (ΒΓΑΖΕΙ ΜΗΝΥΜΑ)ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
21 ΚΟΣΤΟΣ ΕΠΙΣΚΕΥΗΣΠΑΙΡΝΟΥΜΕ ΟΛΑ ΤΑ ΔΥΝΑΤΑ ΜΕΤΡΑ ΠΡΟΣΤΑΣΙΑΣ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΓΙΑΤΙ ΤΟ ΚΟΣΤΟΣ ΕΠΙΣΚΕΥΗΣ ΥΠΟΒΡΥΧΙΑΣ ΑΝΤΛΙΑΣ ΕΙΝΑΙ ΜΕΓΑΛΟΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
22 ΜΕΡΗ ΥΠΟΒΡΥΧΙΑΣ ΑΝΤΛΙΑΣ
  • Non - return - valve
  • Current supply cable
  • Rubber bearing sleeve
  • Casing
  • Impellers
  • NEMA connection of the pumps
  • Axial trust bearing
  • Diaphragm
  • Counter axial trust bearing
  • Motor control
  • Sealing of motor shaft
  • Stationary and mobile wear rings
  • Strainer and screwed connections
  • Pump and motor shaft
  • Motor shroud and name plate
  • Bearing sleeve
  • Bearing=τριβεας
  • Sleeve=κυλινδρικο εξαρτημα
  • Wear=τριβεας
  • Sealing=σφραγισμα
  • Strainer=φιλτρο
  • Shroud=καλυμα
  • thrust bearing=ωστικο εδρανο
  • Αξονας εξαγωνικος
ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
23 ΑΚΙΝΗΤΟ ΔΑΧΤΥΛΙΔΙ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ (ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΗ ΒΑΘΜΙΔΑ)ΠΤΕΡΩΤΗΚΙΝΗΤΟ ΔΑΧΤΥΛΙΔΙ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ (ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΗΣ ΠΤΕΡΩΤΗΣ)ΑΚΙΝΗΤΟ ΔΑΧΤΥΛΙΔΙ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ (ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΗ ΒΑΘΜΙΔΑ)ΟΔΗΓΟΣΣΧΗΜΑ ΣΑΝ ΠΤΕΡΩΤΗ -ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΗ ΒΑΘΜΙΔΑ)ΟΔΗΓΕΙ ΤΟ ΝΕΡΟ ΑΠΌ ΤΗΝ ΠΕΡΙΦΕΡΕΙΑ ΣΤΟ ΚΕΝΤΡΟ ΤΗΣ ΠΤΕΡΩΤΗΣΚΟΥΖΙΝΕΤΟ ΠΤΕΡΩΤΗΣΣΥΝΔΕΣΗ ΠΤΕΡΩΤΗΣ ΜΕ ΑΞΟΝΑΣΤΕΓΑΝΟΠΟΙΗΣΗ ΟΔΗΓΟΥ ΤΗΣ ΒΑΘΜΙΔΑΣ (ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΗΣ ΠΤΕΡΩΤΗΣ)ΑΚΙΝΗΤΟ ΔΑΧΤΥΛΙΔΙ ΠΡΟΣΑΡΜΟΓΗΣ ΚΟΥΖΙΝΕΤΟΥ ΠΤΕΡΩΤΗΣ ΜΕ ΟΔΗΓΟ ΒΑΘΜΙΔΑΣ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ (ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΗ ΒΑΘΜΙΔΑ)ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
24 ΡΟΗ ΝΕΡΟΥΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
25 ΚΙΝΗΤΗΡΑΣ ΥΠΟΒΡΥΧΙΑΣ ΑΝΤΛΙΑΣ
  • ΤΑΠΑ
  • ΡΟΤΟΡΑΣ
  • ΣΤΑΤΟΡΑΣ
  • ΧΩΡΟΣ ΜΕ
  • ΑΠΕΣΤΑΓΜΕΝΟ ΝΕΡΟ
  • ΩΣΤΙΚΟ ΕΔΡΑΝΟ
  • ΣΤΡΩΜΑ ΓΡΑΦΙΤΗ
  • ΣΤΡΩΜΑ ΧΑΛΥΒΑ
  • ΚΙΛΥΝΔΡΟΙ ΓΙΑ ΔΥΝΑΤΟΤΗΤΑ ΜΕΤΑΚΙΝΗΣΗΣ
Ταπα: πληρωση κινητηρα με νερο απεσταγμενο μια φορα (μενει μονιμα, μεταφερει την ψυξη από το εξωτερικο νερο)Ωστικο εδρανο: κανει και κεκλιμενες κινησειςΔιαφραγμα: Δοχειο διαστολης απεσταγμενου νερουRotor: der Rotor besteht der besseren elektrischen Effizienz wegen aus Werkzeugstahl, die Welle nach außen besteht aus Edelstahl, die Verbindung wird Reibschweißen hergestelltGegenlager: dient zum Abfangen von aufwärtsgerichtetem Druck, ist nicht für Dauerbetrieb geeignetSicherheitsventil: zum Ablassen erhöhten Innendrucks, bei unzulässiger ErwärmungHarzfüllung: der Stator ist mit einem Epoxidharz ausgegossen, dient zur mechanischen Stabilität und elektrischen IsolationFüllung: die Motore werden mit einer Popylene-Wasser Mischung (Glykol) gefülltDrucklager: Gleitlager zum Abfangen der von oben wirkenden KräfteDiaphragma: federgestütze Gummihaut für Druckausgleich beim Betrieb in großen Tiefen, bzw. zum Auffangen der Ausdehnung der Füllung bei innerer ErwärmungΔΙΑΦΡΑΓΜΑΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
26 ΒΑΛΒΙΔΑ ΑΝΤΕΠΙΣΤΡΟΦΗΣΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
27 ΠΤΕΡΩΤΕΣΑΚΤΙΝΙΚΕΣΗΜΙΑΞΟΝΙΚΕΣΑΞΟΝΙΚΕΣΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
28 ΑΞΟΝΙΚΟ ΚΟΥΖΙΝΕΤΟΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
29 ΜΗΧΑΝΙΚΟΣ ΣΤΥΠΙΟΘΛΙΠΤΗΣ ΑΞΟΝΑ Η/ΚΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
30 ΕΔΡΑΝΑΩΣΤΙΚΟ ΕΔΡΑΝΟΑΝΤΙ-ΩΣΤΙΚΟ ΕΔΡΑΝΟΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
31 ΔΙΑΦΡΑΓΜΑΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
32 ΜΑΝΔΥΑΣ ΨΥΞΗΣΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥPlanung
33 ΥΠΕΡΘΕΡΜΑΝΣΗ ΥΠΟΒΡΥΧΙΑΣ ΑΝΤΛΙΑΣ ΣΕ ΣΤΑΤΙΚΟ ΝΕΡΟΌταν dγεωτρησης > dαντλιας βαζω χιτωνιο (όχι pressure shroud) για να επιταχυνω το νερο και να μην υπερθερμαινεται η αντλιαΔεν κανουν για ξηρη λειτουργια (χρειαζεται pressure shroud)- Max. borehole diameter without cooling jacket: 266 mm (αναγραφεται για κάθε αντλια)ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥPlanung



34 ΥΠΕΡΘΕΡΜΑΝΣΗ ΥΠΟΒΡΥΧΙΑΣ ΑΝΤΛΙΑΣ ΣΕ ΣΤΑΤΙΚΟ ΝΕΡΟΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

35 ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ1. ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΚΑΛΩΔΙΟΥΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
36 ΕΛΕΓΧΟΣ ΠΙΕΣΗΣ ΝΕΡΟΥ H/KΘέσεις διαφράγματος για 4’’ 6’’ ’’ 10’’Αυξομειωση της ποσοτητας απεσταγμενου νερου για να μη σπασει η μεμβρανηΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ



37 ΕΛΕΓΧΟΣ ΠΙΕΣΗΣ ΝΕΡΟΥ H/KDiaphragma zum Auffangen der Expansion des Füllmittels, Füllstandsermittlung mittels geigneter Messwerkzeuge (siehe nächste Seite)Gia to serviceΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

38 ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ ΕΛΕΓΧΟΣ ΦΘΟΡΑΣ ΚΑΤΩ ΩΣΤΙΚΟΥ ΕΔΡΑΝΟΥ ServiceDie Kupplung zur Pumpe ist entsprechend dem NEMA-Standard (National Electrical Manufactures Association). 99% aller Pumpenhersteller bieten Pumpen mit entsprechender Kupplung an.Καλιμπρα στο πανω μερος του αξονα του η/κ – αν υπαρχει διακενο εχει φαγωθει ο γραφιτης του ωστικου εδρανουΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥService


39 TWI 4 07-13 ΦΤΕΡΩΤΕΣ ΠΑΡΟΧΗ ΣΕ m³/h 4’’ΓΕΩΤΡΗΣΗΣ INOXDer Typenschlüssel bitte anpassen für WILO ODER SalmsonΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥProdukttechnik
40 ΜΕΓΙΣΤΗ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΑΜΜΟΥ 80 gr/m3 ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 390 mTWI 4ΥΛΙΚΑσωμα: ανοξειδωτοπτερωτες: συνθετικο υλικοβαθμιδες: συνθετικο υλικοΑΝΤΛΗΣΗ ΑΠΟ:πηγαδιαδεξαμενεςγεωτρησειςΜΕΓΙΣΤΗ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΑΜΜΟΥ 80 gr/m3ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 390 mΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ



41 ΜΕΓΙΣΤΗ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΑΜΜΟΥ 60 gr/m3 ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 300 mTWU 4ΥΛΙΚΑσωμα ανοξειδωτοπτερωτες: συνθετικο υλικοβαθμιδες: συνθετικο υλικοΑΝΤΛΗΣΗ ΑΠΟ:πηγαδιαδεξαμενεςγεωτρησειςΜΕΓΙΣΤΗ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΑΜΜΟΥ 60 gr/m3ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 300 mΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
42 ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 75 mTWU 5ΥΛΙΚΑσωμα ανοξειδωτοπτερωτες: συνθετικο υλικοβαθμιδες: συνθετικο υλικοΑΝΤΛΗΣΗ ΑΠO:πηγαδιαδεξαμενεςΑΝΤΛΗΣΗκαθαρου νερουόχι για γεωτρησεις με περιεκτικοτητα αμμουΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 75 mTWU 5: ΑΝΑΡΟΦΗΣΗ ΑΠΟ ΠΕΡΙΜΕΤΡΙΚΕΣ ΟΠΕΣTWU 5 SE: ΑΝΑΡΟΦΗΣΗ ΑΠΟ ENA ΣΤΟΜΙΟΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
43 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΩΝ TWU 5ΚΑΛΩΔΙΟ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΕΜΒΑΠΤΙΣΗ ΣΕ ΠΟΣΙΜΟ ΝΕΡΟΣΚΟΙΝΙ ΑΝΑΡΤΗΣΗΣ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΕΜΒΑΠΤΙΣΗ ΣΕ ΠΟΣΙΜΟ ΝΕΡΟΘΕΡΜΙΚΗ ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑΕΞΑΡΤΗΜΑ ΑΝΑΡΟΦΗΣΗΣΠΛΩΤΗΡΑΣ ΓΙΑ ΑΝΑΡΟΦΗΣΗ ΣΕ ΚΑΠΟΙΟ ΥΨΟΣ ΑΠΌ ΤΟΝ ΠΥΘΜΕΝΑΦΙΛΤΡΟ ΠΛΕΓΜΑΤΟΣ 1,2 mmΒΑΛΒΙΔΑ ΑΝΤΕΠΙΣΤΡΟΦΗΣΣΩΛΗΝΑΣ ΣΥΝΔΕΣΗ ΕΞΑΡΤΗΜΑΤΟΣ ΑΝΑΡΟΦΗΣΗΣ ΜΕ ΣΤΟΜΙΟ ΑΝΤΛΙΑΣ Φ 1” ¼ ME ANTOXEΣ1 bar στην υποπιεση10 bar στην υπερπιεσηΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
44 ΜΕΡΗ ΠΙΕΣΤΙΚΟΥ ΣΥΓΚΡΟΤΗΜΑΤΟΣΑντλίαΔοχείοΠιεζοστατηςΜανόμετροInverter στην περίπτωση αυτή χρησιμοποιείται μικρό δοχείοΑποφρακτικές βάνεςΒαλβιδες αντεπιστροφήςΗλεκτρικός πίνακας (υποχρεωτικός σε 3φασικα πιεστικά)Ενδεικτικές λυχνίεςΓενικός διακόπτης ON-OFFΡελε ισχύος (για υπερεντάσεις-ηλεκτρομαγνητική προστασία)Θερμικό προστασίας (θερμική ασφάλεια)Λειτουργία αιχμης-εφεδρειαςΔιακόπτης προστασίας από έλλειψη νερούΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ




45 ΡΥΘΜΙΣΗ ΠΙΕΣΗΣ ΠΙΕΣΤΙΚΟΥPmax = Pmin + 1,5 ως 2 barPmax = πιεση διακοπης λειτουργιαςPmin = πιεση εναρξης λειτουργιαςPαερα δοχειου = 0,9 Χ PminΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ



46 TΑΧΥΣΥΝΔΕΣΜΟΣ ΜΕ ΒΑΝΝΑ ΕΚΚΕΝΩΣΗΣΔΟΧΕΙΟ ΠΙΕΣΤΙΚΟΥΠΛΗΡΩΣΗ ΑΕΡΑΕιδικη μεμβράνη για ποσιμο νερόΠίεση λειτουργίας έως 10 barTΑΧΥΣΥΝΔΕΣΜΟΣ ΜΕ ΒΑΝΝΑ ΕΚΚΕΝΩΣΗΣΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

47 ΑΡΧΙΚΗ ΠΙΕΣΗ ΑΕΡΙΟΥ ΔΟΧΕΙΟΥ = 4 bar ΡΥΘΜΙΣΗ ΠΙΕΣΗΣ ΑΕΡΙΟΥ ΔΟΧΕΙΟΥΔΟΧΕΙΟ ΠΙΕΣΤΙΚΟΥΤΟΠΟΘΕΤΗΣΗ ΔΟΧΕΙΟΥγια μειωση των εκκινησεων της αντλιαςγια μειωση υδραυλικων πληγματωνΥΠΟΛΟΓΙΣΜΟΣ ΔΟΧΕΙΟΥ ογκος δοχειου [LT] = παροχη αντλιας [m3/h] X 30 (για να εχουμε περιπου 25 εκκινησεις/h)ΑΡΧΙΚΗ ΠΙΕΣΗ ΑΕΡΙΟΥ ΔΟΧΕΙΟΥ = 4 barΡΥΘΜΙΣΗ ΠΙΕΣΗΣ ΑΕΡΙΟΥ ΔΟΧΕΙΟΥτο δοχειο ρυθμιζεται πριν τη συνδεση του πιεστικου στο δικτυοαν εχει συνδεθει (ή αν χρειαζεται επαναρρυθμιση)κλεινω την παροχη στην αναροφησηαποσυνδεω το πιεστικο από το ρευμαανοιγω την πιο κοντινη βρυσηρυθμιζω την πιεση του δοχειουτιμη ρυθμισης πιεσης δοχειου = Pmin X 0,9 (για να μην αδειαζει το δοχειο από νερο)ο αερας διαπερναει τη μεμβρανη και διαλυεται στο νερο γιαυτο η πιεση του δοχειου με την παροδο του χρονου πεφτει

ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ



48 ΕΓΚΑΤΑΣΤΑΣΗ ΠΙΕΣΤΙΚΟΥΥΠΟΒΡΥΧΙΑ ΑΝΤΛΙΑΓΕΙΩΣΗΗΛΕΚΤΟΔΙΟ ΞΗΡΗΣ ΛΕΙΤΟΥΡΓΙΑΣΗΛΕΚΤΡΟΔΙΟ ΕΚΚΙΝΗΣΗΣΚΑΛΩΔΙΟΔΥΝΑΜΙΚΗ ΣΤΑΘΜΗ (Η ΑΝΤΛΙΑ ΣΕ ΛΕΙΤΟΥΡΓΙΑΣΤΑΤΙΚΗ ΣΤΑΘΜΗ (Η ΑΝΤΛΙΑ ΣΕ ΣΤΑΣΗ)ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣΠΑΡΟΧΗΠΙΕΖΟΣΤΑΤΗΣ – ΜΑΝΟΜΕΤΡΟΔΟΧΕΙΟ ΑΔΡΑΝΕΙΑΣΑΠΟΦΡΑΚΤΙΚΗ ΒΑΝΑΒΑΛΒΙΔΑ ΑΝΤΕΠΙΣΤΡΟΦΗΣΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
49 ΜΕΓΙΣΤΗ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΑΜΜΟΥ 60 gr/m3 ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 60 mTWU 4 PNPΑΝΟΞΕΙΔΩΤΕΣΑΝΤΛΗΣΗ ΑΠΌ:ΠΗΓΑΔΙΑΔΕΞΑΜΕΝΕΣΓΕΩΤΡΗΣΕΙΣΜΕΓΙΣΤΗ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΑΜΜΟΥ 60 gr/m3ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 60 mΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
50 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΩΝ TWU 4 PNPΚΑΛΩΔΙΟ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΕΜΒΑΠΤΙΣΗ ΣΕ ΠΟΣΙΜΟ ΝΕΡΟΣΚΟΙΝΙ ΑΝΑΡΤΗΣΗΣ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΕΜΒΑΠΤΙΣΗ ΣΕ ΠΟΣΙΜΟ ΝΕΡΟΤΥΠΟΣ DSΠΙΕΖΟΣΤΑΤΗΣ 0-10 barΔΟΧΕΙΟ 18 ltΑΠΟΦΡΑΚΤΙΚΗ ΒΑΝΝΑΜΑΝΟΜΕΤΡΟ 0-10 barΤΥΠΟΣ FCFLUID CONTROLON: 2,2 bar – OFF: 3 barΚΑΤΑΡΓΕΙΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣΠΙΕΖΟΣΤΑΤΗΠΕΡΙΛΑΜΒΑΝΕΙΠΡΟΣΤΑΣΙΑ ΕΛΛΕΙΨΗΣ ΝΕΡΟΥΒΑΛΒΙΔΑ ΑΝΤΕΠΙΣΤΡΟΦΗΣOIKONOMIKOTEΡΗ ΛΥΣΗΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
51 ΛΕΙΤΟΥΡΓΙΑ FLUIDCONTROLΠρασινο LED 1κατασταση stand-byΟλες οι παροχες κλειστεΠιεση συστηματος maxΌταν ανοιγει μια βρυση, το νερο σηκωνει τον πλωτηρα 4 και ο μαγνητικος διακοπτης 5 ανοιγει την αντλια, ενώ αναβει το κιτρινο LED 7Βαλβιδα αντεπιστροφης 6Αν κλεισουν ολες οι βρυσεςΑρχικα το νερο πιεζει το ελατηριο μεχρι την πιεση στην οποια εχει ρυθμιστειΣτη συνεχεια ο πλωτηρας 4 πεφτει και ο μαγνητικος διακοπτης 5 κλεινει την αντλιαΑν ανοιξουν οι βρυσες και δε μετακινηθει νερο μετα από 6 sec εξαιτιας ελλειψης νερου, η πιεση του ελλατηριου πεφτει και ενας μαγνητης πανω στον αξονα του ελατηριου ανοιγει τις επαφες 8 και κλεινει την αντλια μετα από 8 sec, ενώ αναβει το κοκκινο LED 9.Η βαλβιδα ασφαλειας 10 προστατευει το συστημα από υπερπιεση σε περιπτωση καταστροφης της μεμβρανης.ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
52 ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ TWU 4 PNP ΜΕ ΔΟΧΕΙΟ ΑΝΤΛΙΑ ΠΗΓΑΔΙΟΥΕΞΑΡΤΗΜΑ ΑΝΑΡΟΦΗΣΗΣ ΜΕ ΦΛΟΤΕΡ ΚΑΙ ΦΙΛΤΡΟΠΙΝΑΚΑΣ ΜΕ ΔΙΑΚΟΠΤΗ ON – OFFΕΛΕΓΧΟΣ ΠΙΕΣΗΣΒΑΛΒΙΔΑ ΑΝΤΕΠΙΣΤΡΟΦΗΣΠΙΕΖΟΣΤΑΤΗΣΜΑΝΟΜΕΤΡΟΔΟΧΕΙΟ ΑΔΡΑΝΕΙΑΣΤΑΧΥΣΥΝΔΕΣΜΟΣΠΡΟΣΤΑΣΙΑ ΑΠΌ ΧΑΜΗΛΗ ΣΤΑΘΜΗΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
53 TWU 4 PNP ΜΕ FLUID CONTROLΑΝΤΛΙΑ ΠΗΓΑΔΙΟΥΕΞΑΡΤΗΜΑ ΑΝΑΡΟΦΗΣΗΣ ΜΕ ΦΛΟΤΕΡ ΚΑΙ ΦΙΛΤΡΟFLUID CONTROLΠΙΝΑΚΑΣ ΜΕ ΔΙΑΚΟΠΤΗ ON – OFFΤΑΧΥΣΥΝΔΕΣΜΟΣ2 ΓΙΑ ΝΑ ΜΗΝ ΤΡΑΒΑΕΙ ΑΠΌ ΧΑΜΗΛΑ ΜΕ ΑΜΜΟΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ


Description of component

  • 1 Wilo-Sub pump DM version
  • 2 Submersible electrode ground
  • 3 Submersible electrode low water
  • 4 Submersible electrode upper level
  • 5 Motor connecting cable
  • 6 Dynamic level (pump in operation)
  • 7 Static level (pump switched-off)
  • 8 Switchbox (with dry-running protection system)
  • 9 Mains supply
  • 10 Pressure switch with pressure gauge
  • 11 Pressure vessel/tank
  • 12 Shut-off valve
  • 13 Non-return valve




https://slideplayer.gr/slide/1921417/
https://www.eetaa.gr/ekdoseis/pdf/082.pdf
http://users.sch.gr//atsiato/project/project2012/b2/b2.pdf
http://hydro-tec.gr/userfiles/files/stairs-sp-manual[1].pdf
https://www.eetaa.gr/ekdoseis/pdf/082.pdf
http://digilib.teiemt.gr/jspui/bitstream/123456789/5017/1/STEF792011.pdf
https://www.deyamyt.gr/sites/default/files/announcements_files/geotrhsh_agia_paraskeyh.pdf
http://i.eta.gr/media/documents/CLD4MA2D_instruction_manual.pdf




ηλεκτρικος πινάκας υποβρυχίων αντλιών


Τριφασικός ηλεκτρικός πίνακας ελέγχου για αντλίες αυτόματης και χειροκίνητης λειτουργίας με LCD οθόνη.



ΠΡΟΣΤΑΤΕΥΕΙ ΑΠΟ:


  • Υπέρταση
  • Πτώση τάσης
  • Υπερφόρτωση

  • Έλλειψη νερού

Έλενχος αυτοματισμού αντλίας δεξαμενής
Σε αυτή την περίπτωση θέλουμε να ελέγξουμε την στάθμη σε μια δεξαμενή νερού που λειτουργεί είτε αυτόματα είτε χειροκίνητα.
 Η μέγιστη στάθμη του νερού ελέγχεται από ένα ρελέ μέγιστης στάθμης. Μόλις έχουμε την επιθυμητή τιμή της στάθμης, το ρελέ μέγιστης στάθμης αποσυνδέει την αντλία και έτσι δεν έχουμε υπερχείλιση της δεξαμενής.
Το κύκλωμα ισχύος είναι το παρακάτω:

Το κύκλωμα χειρισμού είναι το παρακάτω:


Η βλάβη που παρουσιάζεται είναι η εξής:
 Εφόσον η αντλία τεθεί σε λειτουργία, δε σταματά ούτε χειροκίνητα ούτε αυτόματα.

Η ανάλυση της βλάβης.
Σε μια βλάβη θα πρέπει πρώτα να αποσυνδέσουμε την τάση.

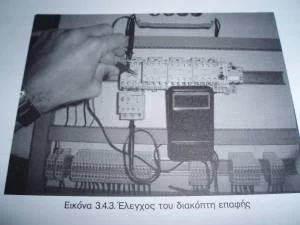

Ελέγχουμε στο κύκλωμα ισχύος, αν ο διακόπτης επαφής Κ1Μ ανοίγει τις επαφές του όταν δεν υπάρχει τάση στο πηνίο. Με το πολύμετρο μετράμε την συνέχεια μεταξύ των ακροδεκτών της ίδιας φάσης, και στις τρεις φάσεις. Παρατηρούμε ότι το πολύμετρο σε απουσία τάσης δείχνει ότι δεν υπάρχει συνέχεια μεταξύ των ακροδεκτών της ίδιας φάσης, που σημαίνει ότι η βλάβη προέρχεται από το κύκλωμα χειρισμού.

Ηλεκτρική αντλία νερού. Υποβρύχια αντλία Ηλεκτρική ενέργεια
Αναλύοντας τη βλάβη, μπορούμε να συμπεράνουμε ότι το σφάλμα προέρχεται από το ρελέ της στάθμης, αφού η αντλία όταν είναι σε αυτόματη ή χειροκίνητη λειτουργία δε σταματά, μόνο αν διακόψουμε τη λειτουργία της με χειροκίνητο τρόπο.
Αποσυνδέουμε το ρελέ στάθμης και τις ανάλογες συνδέσεις του. Με αυτό τον τρόπο απομονώνουμε τις δύο πηγές του σφάλματος, τον αγωγό και το ρελέ στάθμης.
Με το πολυόργανο έλενχου   ελέγχουμε τη μόνωση ανάμεσα στους δύο αγωγούς σήματος: αν η τιμή της αντίστασης είναι μηδενική, ο σωλήνας έχει τους δύο αγωγούς ενωμένους σε κάποιο σημείο
. Εάν είναι στο άπειρο, ο σωλήνας βρίσκεται σε τέλεια κατάσταση. Στο δικό μας παράδειγμα η τιμή μέτρησης της αντίστασης είναι στο άπειρο, οπότε σωλήνας είναι σε τέλεια κατάσταση.

Για να ελέγξουμε αν το ρελέ στάθμης λειτουργεί σωστά, κάνουμε το εξής: Αφού το ενεργοποιήσουμε και το απενεργοποιήσουμε χειροκίνητα, παρατηρούμε με το πολύμετρο ότι παρουσιάζει πάντα συνέχεια, επομένως η βλάβη είναι στο ρελέ και πρέπει να αντικατασταθεί.
