Οι διακόπτες κυκλώματος είναι ουσιαστικά συσκευές ασφαλείας οποιουδήποτε ακινήτου που χρησιμοποιεί ηλεκτρική ενέργεια. Αυτά τα φωτιστικά λειτουργούν ως τρίτο μέρος σε εξελιγμένα και επικίνδυνα συστήματα ηλεκτρικής καλωδίωσης.Τα MCB, MCCB, RCD, RCCD και RCBO είναι όλα διακόπτες κυκλώματος. Χρησιμοποιούνται στα σπίτια για προστασία από ανθρώπινους κινδύνους και ζημιές στη συσκευή.
Οι συσκευές έχουν σχεδιαστεί για να εκτελούν συγκεκριμένες λειτουργίες. Είναι η ιδιαίτερη λειτουργικότητά τους που τα κάνει να διαφέρουν. Ωστόσο, η κύρια διαφορά είναι ότι τα MCB, RCD και RCCB χρησιμοποιούνται για χαμηλό ρεύμα, έως και 125 αμπέρ. Ωστόσο, τα MCCB χρησιμοποιούνται για υψηλά ρεύματα έως 1000 αμπέρ.

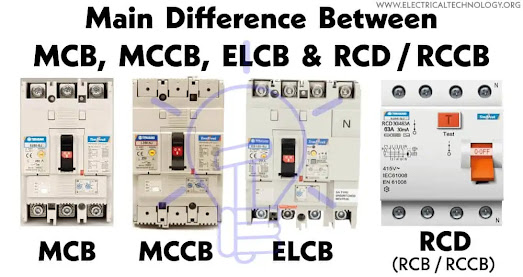

Τι είναι το MCB και το MCCB;
Οι περισσότεροι άνθρωποι τείνουν να συγχέουν τις διαφορές μεταξύ MCCB και MCB. Παρόλο που είναι και οι δύο διακόπτες κυκλώματος, υπάρχουν σημαντικές διαφορές μεταξύ των δύο που καθιστούν το καθένα μοναδικά προσόντα για συγκεκριμένες εργασίες.
MCB
Το MCB σημαίνει Miniature Circuit Breakers. Το MCB είναι μια ηλεκτρομηχανική συσκευή που απενεργοποιεί αυτόματα το κύκλωμα εάν εντοπιστεί μια ανωμαλία. Το MCB αντιλαμβάνεται εύκολα το υπερβολικό ρεύμα που προκαλείται από το βραχυκύκλωμα. Το μικροσκοπικό κύκλωμα έχει μια πολύ απλή αρχή λειτουργίας. Επιπλέον, έχει δύο επαφές. το ένα σταθερό και το άλλο κινητό.
Εάν το ρεύμα αυξηθεί, οι κινητές επαφές αποσυνδέονται από τις σταθερές επαφές, κάνοντας το κύκλωμα ανοιχτό και τις αποσυνδέει από την κύρια παροχή.
MCCB
Από την άλλη πλευρά, το MCCB είναι μια συντομογραφία για το Molded Case Circuit Breaker . Το MCCB είναι μια προστατευτική συσκευή που προστατεύει το κύκλωμα από υπερφόρτωση. Επιπλέον, διαθέτει διακόπτη που λειτουργεί χειροκίνητα για την ενεργοποίηση του κυκλώματος. Η συσκευή διαθέτει δύο διατάξεις, μία για την υπερένταση και μία για την υπερβολική θερμοκρασία. Επιπλέον, το MCCB αποτελείται από διμεταλλική επαφή, η οποία συστέλλεται και διαστέλλεται όταν αλλάζει η θερμοκρασία του MCCB.
Οι επαφές επιτρέπουν στο ρεύμα να ρέει μέσω του κυκλώματος υπό κανονικές συνθήκες λειτουργίας. Ωστόσο, καθώς το ρεύμα αυξάνεται πέρα από την προκαθορισμένη τιμή, οι επαφές τους θερμαίνονται και επεκτείνονται μέχρι να ανοίξουν οι επαφές. Κατά συνέπεια, το κύκλωμα αποσυνδέεται από την κύρια παροχή και προστατεύει τον εξοπλισμό από ζημιά.
Ομοιότητα μεταξύ MCB και MCCB
Παρακάτω είναι μερικά από τα χαρακτηριστικά και τις λειτουργίες που έχουν κοινά τα MCB και MCCB:
- Και οι δύο παρέχουν ένα στοιχείο προστασίας
- Το MCB και το MCCB αντιλαμβάνονται και προστατεύουν το κύκλωμα ισχύος από βραχυκύκλωμα ή κατάσταση υπερέντασης
- Χρησιμοποιούνται κυρίως σε κύκλωμα χαμηλής τάσης ή χαμηλής τάσης.
Διαφορές μεταξύ MCB και MCCB
Η κύρια διαφορά μεταξύ του MCB και του MCCB είναι η χωρητικότητά τους. Από τη μία πλευρά, τα MCB έχουν ονομαστική τιμή κάτω από 100 αμπέρ με ονομαστική διακοπή κάτω από 18.000 αμπέρ. Επιπλέον, τα χαρακτηριστικά ταξιδιού τους μπορεί να μην είναι ρυθμιζόμενα, καθώς εξυπηρετούν πρωτίστως τα χαμηλά κυκλώματα.
Από την άλλη πλευρά, το MCCB παρέχει ενισχυτές έως και 10 έως και 2.500, ανάλογα με την ανάγκη. Έχουν ρυθμό διακοπής που κυμαίνεται από 10.000 έως 200.000 αμπέρ. Επιπλέον, το MCCB διαθέτει ένα ρυθμιζόμενο στοιχείο ταξιδιού για τα πιο προηγμένα μοντέλα.
Άλλες διαφορές μεταξύ του MCB και του MCCB περιλαμβάνουν:
- Το κύκλωμα ενεργοποίησης του MCB είναι σταθερό και μετακινείται στο MCCB.
- Τα MCB έχουν λιγότερα από 100 αμπέρ, ενώ τα MCCB έχουν έως και 2.500 αμπέρ
- Στο MCB, το τηλεχειριστήριο ενεργοποίησης/απενεργοποίησης είναι αδύνατον, ενώ στο MCCB, είναι δυνατό με τη χρήση καλωδίου διακλάδωσης
- Το MCB χρησιμοποιείται σε μεγάλο βαθμό σε ρεύμα χαμηλού κυκλώματος, ενώ το MCCB χρησιμοποιείται για το κύκλωμα βαρέως ρεύματος
- Το MCB χρησιμοποιείται για χαμηλές ενεργειακές απαιτήσεις (οικιακούς σκοπούς), ενώ το MCCB χρησιμοποιείται σε περιοχές με υψηλές ενεργειακές απαιτήσεις (μεγάλες βιομηχανίες).
Τι είναι το RCB, RCD, RCCB ή RCBO;
RCCB
Το RCCB σημαίνει διακόπτης κυκλώματος υπολειπόμενου ρεύματος. Το RCCB είναι επίσης γνωστό ως RCB ή RCD. Το RCD σημαίνει Συσκευή υπολειπόμενου ρεύματος, ενώ το RCB σημαίνει διακόπτης υπολειπόμενου ρεύματος. Το RCCB είναι μια ηλεκτρική συσκευή καλωδίωσης που αποσυνδέει το κύκλωμα μόλις ανιχνεύσει διαρροή ρεύματος στο καλώδιο γείωσης. Προστατεύει επίσης από ηλεκτροπληξία ή ηλεκτροπληξία που προκαλείται από άμεση επαφή.
Τα RCBO και RCCB, είναι συσκευές προστασίας από υπολειπόμενο ρεύμα. Αυτή η προστασία επιτυγχάνεται με την παρακολούθηση της ροής ρεύματος στη γραμμή και στο ουδέτερο. Σε ένα υγιές κύκλωμα, η ροή ρεύματος μέσω της γραμμής ισούται με τη ροή επιστροφής στο ουδέτερο.
Ωστόσο, αυτή η ροή επιστροφής μπορεί να μην είναι ίση με την τρέχουσα ροή της γραμμής σε περίπτωση οποιωνδήποτε ανωμαλιών. Μια συσκευή υπολειπόμενου ρεύματος θα αντιληφθεί ένα τέτοιο σενάριο και θα διακόψει το κύκλωμα.
RCBO
RCBO σημαίνει Residual Current Breaker with Over-Current. Το RCBO συνδυάζει τη λειτουργικότητα ενός MCB και RCD/RCCB. Όταν υπάρχει διαρροή ρεύματος, το RCBO ενεργοποιεί ολόκληρο το κύκλωμα. Κατά συνέπεια, τα εσωτερικά εξαρτήματα του μαγνητικού/θερμικού διακόπτη κυκλώματος μπορούν να ενεργοποιήσουν την ηλεκτρονική συσκευή όταν το κύκλωμα είναι υπερφορτωμένο.
RCD Vs. RCBO: Ομοιότητα
Και οι δύο ηλεκτρικές συσκευές βρίσκονται συνήθως σε ένα κιβώτιο ασφαλειών, που συνήθως αναφέρεται ως μονάδα καταναλωτή ή πίνακας διακοπτών. Ομοίως, και τα δύο βοηθούν στην προστασία των συστημάτων.
RCD Vs. RCBO: Ποια είναι η διαφορά;
Τα RCD μπορούν να προστατεύσουν από ηλεκτροπληξία, υπολειμματικά ρεύματα και σφάλματα γείωσης. Από την άλλη πλευρά, τα RCBO μπορούν να κάνουν ό,τι μπορούν να κάνουν τα RCD και να προστατεύσουν ένα κύκλωμα από βραχυκυκλώματα και υπερφόρτωση. Τα RCBO είναι ουσιαστικά ένας συνδυασμός MCB και RCCB. Ως εκ τούτου, μπορεί να προστατεύσει την υπερφόρτωση και τα βραχυκυκλώματα.
Διαφορά μεταξύ RCD και MCB
Το MCB δεν προστατεύει από σφάλμα γείωσης. Από την άλλη πλευρά, το RCD/RCCB ασφαλίζει το ηλεκτρικό κύκλωμα έναντι σφάλματος γείωσης
Το MCB δεν προστατεύει πλήρως τους ανθρώπους από σοκ. Ωστόσο, το RCD προστατεύει τους ανθρώπους από σοκ.
Το MCB έχει επιλογές μονού, δύο, τριών και τεσσάρων πόλων. Από την άλλη πλευρά, το RCD δεν διαθέτει τις μονοπολικές επιλογές, αλλά έχει τις επιλογές δύο, τριών και τεσσάρων πόλων.
Τα MCB χρησιμοποιούνται κυρίως σε σπίτια και βιομηχανίες, ενώ τα RCD χρησιμοποιούνται κυρίως σε σπίτια.
Συμπέρασμα
Οι διακόπτες κυκλώματος διαδραματίζουν κρίσιμο ρόλο στην προστασία των συστημάτων καλωδίωσης και των ανθρώπων από ηλεκτρικά ατυχήματα. Μερικές από τις κοινές επιλογές περιλαμβάνουν τα MCB, MCCB, RCCB και RCBO. Ωστόσο, το RCBO είναι ένας συνδυασμός MCB και RCCB, γνωστό και ως RCD/RCB.
Οι διακόπτες κυκλώματος CHINT είναι μερικές από τις κορυφαίες επιλογές που βοηθούν τα σπίτια και τις βιομηχανίες να αποτρέπουν ηλεκτρολογικά ατυχήματα. Σχεδιασμένοι για την παγκόσμια αγορά, αυτοί οι διακόπτες κυκλώματος είναι κορυφαίας ποιότητας και παρέχουν μέγιστη λειτουργικότητα. Συμβουλευτείτε έναν έμπειρο ηλεκτρολόγο για να σας βοηθήσει να κατανοήσετε καλύτερα τους διαφορετικούς τύπους αυτόματων διακοπτών και τι τους διακρίνει.
